レンチキュラーフィルターとは何ですか?またその仕組みは何ですか?

濁った液体は必ずしも単純な粒子の問題とは限りません。曇り、コロイド、色、臭い、または微細な固体が含まれる場合があります。レンチキュラー フィルターは、これらの問題をよりクリーンな密閉された方法で解決するのに役立ちます。この記事では、それが何であるか、どのように機能するか、そしてどのような場合に工業用液体ろ過に適しているかを学びます。

重要なポイント

レンチキュラーフィルターとは何ですか?

あ レンチキュラーフィルター は、液体を浄化するために使用されるコンパクトな深層濾過モジュールです。これは、中心コアの周りに積み重ねられたいくつかの丸いフィルターセルで作られています。これらのセルは、ステンレス鋼または衛生的なフィルター ハウジング内に密封されています。この設計により、比較的小さな設置面積で大きな濾過面積が得られます。

それぞれのフィルターセルがレンズのような丸い形状をしているため、「レンチキュラー」と呼ばれます。多くの産業環境では、デプス スタック フィルター、スタック ディスク フィルター、またはデプス フィルター モジュールとも呼ばれます。これらの用語は通常、深層ろ過によって汚染物質を捕捉する積層フィルター媒体という同じ中心的な概念を説明します。

単純な表面フィルターとは異なり、上層の固形物だけを捕集するわけではありません。その媒体は厚い多孔質構造を持っています。液体はこのマトリックスを通過し、粒子はその内部のさまざまなレベルに保持されます。これにより強力な汚れ保持力と安定した清澄性が得られます。

レンチキュラー フィルターは、ワイン、ビール、フルーツ ジュース、蒸留酒、食用油、医薬品液体、バイオテクノロジー液体、ファインケミカル、化粧品、その他のプロセス液体で一般的に使用されます。これは、流体が単に「汚れている」だけでなく、複雑な場合に特に役立ちます。

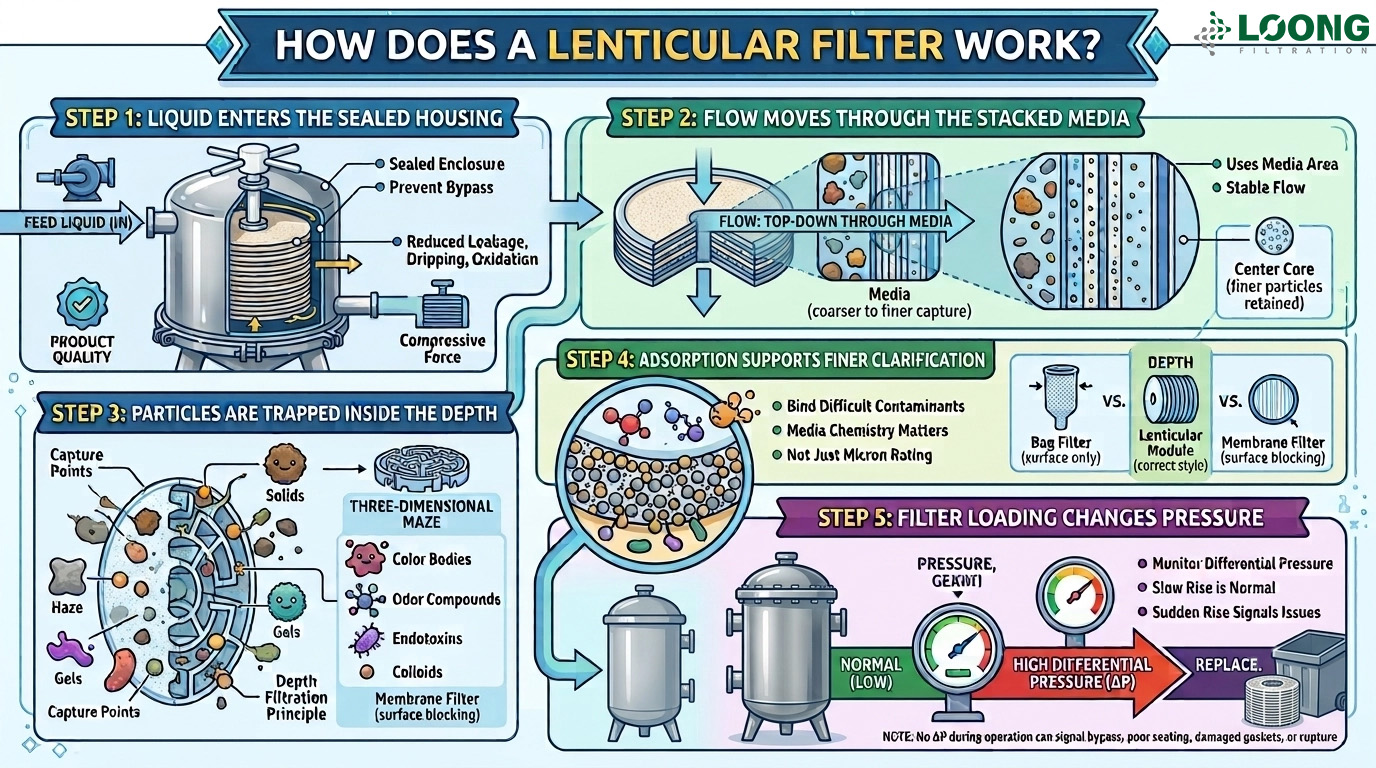

レンチキュラーフィルターはどのように機能しますか?

レンチキュラーフィルターは深層濾過によって機能します。外側から見るとプロセスは単純に見えますが、ハウジングの内部ではいくつかのことが同時に起こります。

1. 液体が密閉ハウジングに侵入する

供給液体はフィルターハウジングにポンプで送られます。ハウジングは、1 つまたは複数のレンチキュラー モジュールを圧縮位置に保持します。この圧縮はバイパスを防ぐのに役立つため重要です。モジュールがしっかりと固定されていない場合、ろ過されていない液体がメディアを通過せずにメディアの周囲を移動する可能性があります。

密閉構造は、漏れ、滴下、酸化、および開いたままの取り扱いを軽減するのにも役立ちます。これは、製品の品質と衛生が重要となる飲料、製薬、バイオテクノロジー、ファインケミカルのプロセスにとって重要です。

2. 流れは積み重ねられたメディアの中を移動します

ほとんどのレンチキュラー フィルター システムでは、液体はディスク スタックの外側から中心コアに向かって流れます。フィルター媒体を通って移動すると、大きな固体が最初に捕捉されます。小さな粒子は、保持される前により深く移動します。

この外側から内側への流路は、利用可能なメディア領域の使用に役立ちます。また、表面ですぐに目詰まりしてしまうフィルターに比べて、安定した流れを維持することができます。

3. 粒子は深さ内に閉じ込められます

深層濾過が重要な動作原理です。メディアは三次元迷路のように機能します。固体、ヘイズ形成粒子、ゲル、およびコロイドは、構造内を移動するときに多くの捕捉点に遭遇します。

これにより、レンチキュラーフィルターは粒子サイズが混合された液体において有利になります。バグフィルターは大きな固形物をよく除去できますが、細かい曇りは研磨できない場合があります。メンブランフィルターは非常に細かい粒子を除去できますが、飼料が多すぎるとすぐに目詰まりしてしまう可能性があります。デプススタックモジュールはこれらのステージの間に収まります。

4. 吸着により、より詳細な清澄化をサポート

汚染物質によっては、サイズだけでは除去するのが難しい場合があります。有色物質、臭気化合物、エンドトキシン関連の不純物、またはコロイドは吸着が必要な場合があります。特定のレンチキュラーフィルター媒体には、セルロース、珪藻土、活性炭、樹脂などの材料が含まれます。これらの媒体は、液体が通過する間に困難な汚染物質を結合または保持するのに役立ちます。

これが、フィルターメディアの選択がミクロン評価だけを重視するわけではない理由です。同じ定格の 2 つのフィルターでも、媒体の化学的性質が異なる場合、性能が異なる場合があります。

5. フィルターの負荷により圧力が変化する

フィルターがより多くの固体を捕捉すると、流れ抵抗が増加します。オペレータは通常、ハウジング全体の差圧を監視します。圧力がゆっくりと上昇するのは正常です。突然の増加は、重い固形物、不十分な前濾過、フローショック、または不適切なフィルターグレードを示唆している可能性があります。

圧力が推奨制限に達したら、選択した設計で許可されている場合は、モジュールを交換、洗浄、またはバックフラッシュする必要があります。重要な液体の場合、多くの場合、長期間の再使用よりも交換の方が安全です。

注：動作中に差圧がない場合は、バイパス、取り付け不良、ガスケットの損傷、またはフィルター経路の破損を示す可能性があります。



レンチキュラーフィルターメディアの種類とその用途

すべてのレンチキュラー フィルターが同じ目的を果たすわけではありません。媒体の種類は、透明度、吸着性、製品の安全性、流量、耐用年数に影響します。

 申請概要

• 食品および飲料の加工

  • 一般的な用途: ワイン、ビール、サイダー、ジュース、蒸留酒、食用油、甘味料。

  • 目的: 透明度、フレーバーの安定性、および制御された粒子除去を実現します。

  • 利点: オープンシートろ過システムに伴う混乱を引き起こすことなく、液体をきれいに磨きます。

• 製薬およびバイオテクノロジー製造

  • 典型的な液体: 血清含有培地、生物学的溶液、細胞培養ライセート、血液製剤、抗体、ペプチド API、およびプロセス中間体。

  • 主な要件: 一貫性、低抽出物、コンプライアンスのための包括的な文書化。

• ファインケミカルおよび化粧品の製造

  • 用途：粒子除去、脱色、臭気制御、溶剤の清澄。

  • 推奨媒体: 活性炭深層媒体は、色や匂いが重要な要素である場合に特に効果的です。

レンチキュラーフィルターと他のフィルターオプションの比較

レンチキュラーフィルターだけが選択肢ではありません。他の一般的なろ過方法と比較すると、その価値がより明確になります。

• フィルター シートは強力な深層ろ過を実現できますが、多くの場合、開放状態での取り扱いが必要になります。レンチキュラー フィルターは、閉じたモジュール内で同様の深度原理を使用するため、よりクリーンで変更が簡単です。

• バグフィルターは、大きな固形物が主な問題である場合に役立ちます。細かい曇り、色、コロイドには理想的ではありません。安定した清澄化や研磨が目的の場合は、レンチキュラーフィルターの方が適しています。

• プリーツカートリッジまたはメンブレンフィルターを使用すると、 正確な保持が可能になります。しかし、飼料に固形物が多く含まれていると、すぐに目が見えなくなることがあります。多くのシステムでは、粒子負荷を軽減し、最終的な濾過を保護するために、レンチキュラー フィルターがその前に配置されます。

  ヒント：メンブレンの早期閉塞によりダウンタイムや交換コストが増加する場合は、メンブレン濾過の前にレンチキュラーフィルターを使用してください。

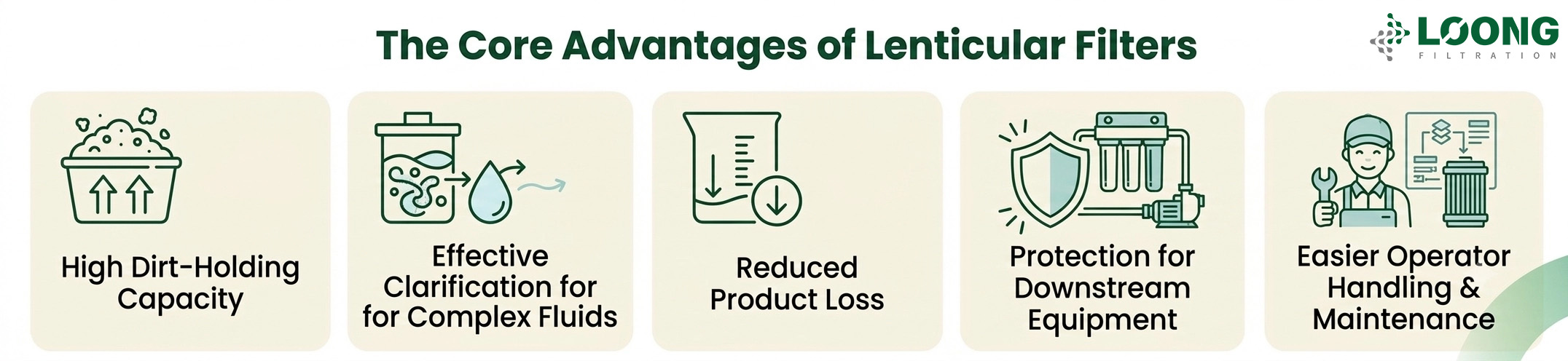

レンチキュラーフィルターの主な利点

• 高い汚れ保持能力

  • 汚染物質は捕捉されます。 媒体の深さ内でも表面だけでなく

  • 流量が低下する前にフィルターがより多くの固形物を保持できるようにします。

  • サービスサイクルを延長し、交換頻度を減らします。

• 複雑な流体の効果的な清澄化

  • 粒子、ヘイズ、コロイド、ゲル、カラーボディなどの複数の不純物タイプを処理します。

  • 組み合わせます。 機械的捕捉 と 吸着を選択した媒体に応じて、

• 製品ロスの削減

  • 密閉されたハウジングにより、滴下や開放暴露が最小限に抑えられます。

  • 滑らかなハウジング設計により、排水または洗浄時の液体の回収が向上します。

  • に特に有益であり 飲料 および 高価なプロセス液体、全体的な収率が向上します。

• 下流機器の保護

  • 固形物を早期に除去し、繊細でコストのかかる下流コンポーネントへの負荷を軽減します。

  • の寿命を延ばします。 メンブレンカートリッジ, 、滅菌フィルター、 研磨カートリッジ.

  • システム全体のパフォーマンスと信頼性が向上します。

• オペレーターの取り扱いとメンテナンスが簡単に

  • 密封されたデプススタックモジュールは、ルーズシート、濾過助剤、または粉末カーボンよりも簡単かつクリーンに交換できます。

  • オペレーターの負担を減らし、よりをサポートします クリーンなワークフロー と 迅速なメンテナンス 。

適切なレンチキュラーフィルターの選び方

液体自体から始めます。薄いのか、粘性があるのか​​？硬い粒子、柔らかいゲル、コロイド、色、臭い、または生物学的物質が含まれていますか?透明な水のような液体には、濃厚なジュース、発酵ブロス、血清溶液、または化学中間体とは異なる媒体が必要です。

次に、濾過ステージを選択します。粗い清澄には、より大きなミクロン評価が必要な場合があります。細かい研磨にはより厳しい研磨が必要です。膜濾過の前に前処理を行うと、生成物の大量損失や流れの低下を引き起こすことなく固形分を減らすことができます。

住宅の適合性も重要です。レンチキュラー フィルターは、8 インチ、12 インチ、16 インチ形式などの一般的なモジュール直径で利用できます。セル数、スタックの高さ、ガスケットの材質、流量、ハウジングの設計は生産ラインに適合する必要があります。

プロセス条件もチェックする必要があります。温度、圧力、化学的適合性、洗浄方法、衛生状態、製品価値、コンプライアンスのニーズはすべて選択に影響します。食品および医薬品関連の使用の場合、購入者は材料の安全性、生物学的安全性、および品質文書についても質問する必要があります。



結論

レンチキュラーフィルターは、浄化、研磨、吸着、下流保護のためのコンパクトな深層濾過を実現します。 LOONG FILTRATION は、 多くのプロセスのニーズに対応する複合デプス、活性炭、純粋セルロース、バックフラッシュ可能なフィルター モジュールを提供します。同社の製品は、透明度の向上、製品ロスの削減、メンテナンスの簡素化に役立ち、適合するメディア、ハウジング オプション、技術サービスを通じてよりクリーンな生産をサポートします。



よくある質問

Q:レンチキュラーフィルターとは何ですか?

A: レンチキュラー フィルターは、液体を浄化するための積層デプス フィルター モジュールです。

Q: レンチキュラーフィルターはどのように機能しますか?

A: レンチキュラー フィルターは、液体が流れるときに厚い媒体内の粒子を捕捉します。

Q: なぜ膜ろ過の前に使用するのですか?

A: 粒子負荷を軽減し、最終メンブレンフィルターの保護に役立ちます。

Q: レンチキュラーフィルターは再利用できますか?

A: 一部のタイプはすすぎまたはバックフラッシュできますが、重要なプロセスではそれが置き換えられることがよくあります。

Q: バッグろ過よりも高価ですか?

A: 通常はそうですが、ダウンタイム、廃棄物、最終的なフィルターのコストが削減される可能性があります。

Q: 差圧が低い原因は何ですか?

A: 着座不良、ガスケットの損傷、バイパス、メディアの破損などが原因の可能性があります。
