Os métodos tradicionais de filtragem muitas vezes impõem um difícil compromisso operacional. Você normalmente sacrifica o espaço físico da instalação, sofre perdas contínuas de produtos e enfrenta enormes gastos de capital inicial. As prensas de chapa e moldura resumem essas frustrações da velha escola. Os engenheiros de processos modernos precisam de uma solução distintamente ágil. Os Filtros Lenticulares oferecem uma alternativa de sistema completamente fechado. Eles preenchem com sucesso a lacuna crítica entre a filtragem profunda de alta capacidade e a agilidade de produção essencial. Este artigo serve como roteiro de avaliação técnica e comercial. Ajudaremos você a entender, selecionar e implementar um sistema de filtro de pilha de profundidade de forma eficaz. Você aprenderá como ignorar afirmações generalizadas de marketing e, em vez disso, avaliar métricas de engenharia rígidas. Quer você gerencie o processamento de fluidos voláteis em alimentos e bebidas, biofarmacêuticos ou fabricação de produtos químicos, você precisa de dados confiáveis. Abordaremos a mecânica estrutural, materiais de módulos específicos e limites precisos de escalabilidade. Ao final, você saberá exatamente como integrar essas unidades de alto rendimento.

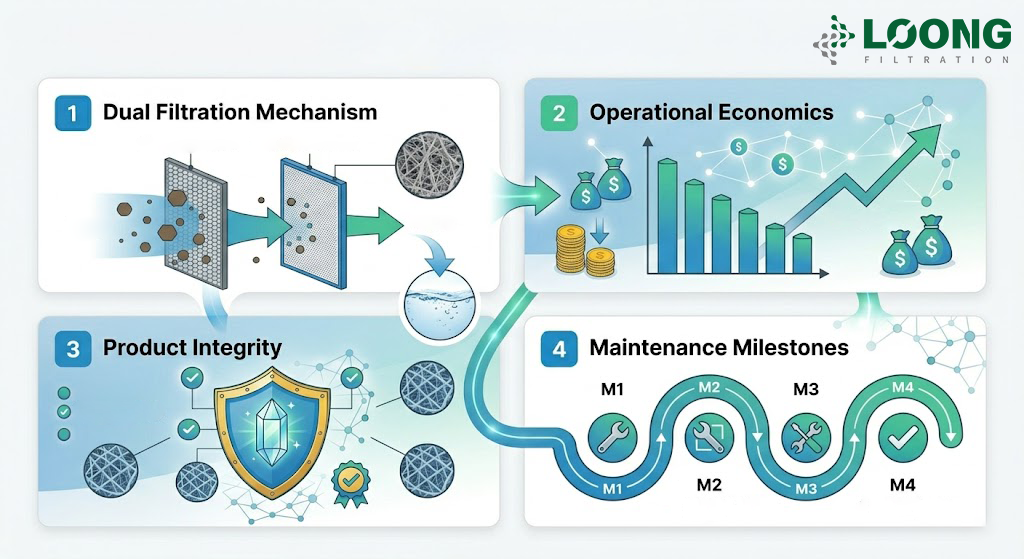

Mecanismo de Filtração Dupla: Os filtros lenticulares combinam um 'caminho tortuoso' mecânico com adsorção eletrocinética (potencial Zeta) para capturar partículas submicrométricas.
Economia Operacional: A atualização para um sistema de alojamento lenticular requer um capital inicial significativamente menor (faixa de US$ 1 mil a US$ 3 mil) em comparação com configurações tradicionais de placa e estrutura (~US$ 100 mil).
Integridade do produto: O design completamente fechado permite a purga de nitrogênio, praticamente eliminando a captação de oxigênio dissolvido (OD) e a perda por gotejamento.
Marcos de manutenção: A substituição padrão é ditada por uma métrica rígida – normalmente uma pressão diferencial de 25 psi – em vez de suposições visuais.
Para avaliar esses sistemas corretamente, primeiro você deve entender sua arquitetura interna. Um moderno O sistema de Filtros Lenticulares conta com um design modular altamente eficiente. Cada unidade consiste em vários discos de mídia dupla. Uma forte matriz de polipropileno separa com segurança esses discos ativos. Os fabricantes empilham esses subconjuntos verticalmente dentro de uma caixa estanque e resistente à pressão. Isso cria uma área de superfície total compacta, mas enorme.
Vamos analisar o movimento do fluido interno. A operação depende de um caminho de fluxo externo muito específico:
O fluido não filtrado entra no vaso de pressão através de uma bomba externa.
O líquido envolve rapidamente os módulos internos empilhados.
A pressão positiva força o líquido de fora para dentro através da matriz espessa do meio.
O fluido recém-limpo se acumula no núcleo central e sai da carcaça.
A filtragem profunda não bloqueia apenas as partículas na camada superficial. Em vez disso, baseia-se fortemente no princípio do “caminho tortuoso”. O fluido navega por um labirinto complexo e sinuoso dentro da espessa matriz do filtro. Esta viagem esgota ativamente a energia cinética das partículas microscópicas suspensas. Eles ficam fisicamente presos em todo o volume da cama de mídia. Os filtros de superfície obstruem rapidamente. Os filtros de profundidade retêm imensas quantidades de detritos sólidos antes de falharem.
A captura mecânica representa apenas metade da história. Módulos de alto desempenho também utilizam um mecanismo secundário de captura eletrocinética. Os profissionais da indústria chamam isso de potencial Zeta. Os fabricantes de filtros misturam resinas especializadas resistentes à umidade na base de celulose. Estas resinas específicas geram uma forte carga positiva em toda a matriz do filtro. Esta carga adsorve ativamente contaminantes carregados negativamente do fluxo líquido. Ele efetivamente captura pequenas impurezas muito menores do que a classificação nominal em mícrons do filtro. Esta abordagem de dupla ação garante uma clareza de fluido incomparável.
Os filtros de folhas tradicionais operam como sistemas notoriamente ao ar livre. Eles dependem muito de pingadeiras externas para capturar vazamentos inevitáveis de líquidos. Essa configuração confusa causa perda constante e mensurável de produtos em cada turno. As caixas fechadas eliminam totalmente esse vazamento. Você mantém cada gota do seu valioso produto com segurança dentro do sistema pressurizado. O chão permanece seco e o seu rendimento aumenta imediatamente.
As cervejarias e fabricantes de bebidas enfrentam restrições de qualidade extremamente rigorosas. O oxigênio dissolvido (OD) degrada gravemente o sabor do produto e destrói o prazo de validade. As caixas fechadas resolvem este problema de oxidação persistente. Eles permitem que os operadores realizem a purga direta e reversa de nitrogênio. Você limpa a caixa antes de introduzir a bebida. Este gerenciamento agressivo de gás praticamente elimina a entrada de OD. Sua cerveja ou vinho mantém o perfil de sabor pretendido.
As prensas de chapa e estrutura exigem um enorme espaço horizontal. Eles dominam as salas de produção. Eles também exigem investimentos iniciais pesados, muitas vezes aproximando-se da marca de US$ 100.000. Em total contraste, as caixas modulares utilizam um design vertical inteligente. Eles exigem espaço mínimo. O investimento inicial em hardware para uma caixa sanitária padrão normalmente varia entre US$ 1.000 e US$ 3.000. Você obtém capacidade de produção igual ou melhor sem as despesas iniciais de CapEx.
Fluidos voláteis, de alto valor ou perigosos exigem protocolos de contenção rigorosos. Pense em extratos explosivos de cannabis ou em ingredientes farmacêuticos ativos potentes. Um sistema de gotejamento ao ar livre apresenta uma enorme responsabilidade regulatória. Um sistema sanitário fechado garante conformidade absoluta com a segurança. Protege os operadores da exposição a produtos químicos perigosos. Também evita qualquer contaminação ambiental acidental durante o processamento.
Recurso do sistema |
Prensa tradicional de placas e molduras |
Sistema de Habitação Lenticular |
|---|---|---|
Pegada |
Layout grande e horizontal |
Pilha compacta e vertical |
Projeto do sistema |
Ao ar livre, sujeito a contaminação |
Totalmente fechado, sanitário |
Perda por gotejamento |
Alto (requer pingadeiras) |
Praticamente eliminado |
Gestão de DO |
Fraco e alto risco de oxidação |
Excelente (purgável com nitrogênio) |
CapEx Inicial |
Extremamente alto (~$100.000) |
Baixo (faixa de US$ 1.000 a US$ 3.000) |
O ponto de conexão define completamente o risco de bypass. Você deve escolher sua interface de hardware com cuidado para evitar falhas catastróficas em lotes.
Os módulos Flat Gasket (DOE) são incrivelmente comuns e custam um pouco menos. No entanto, eles exigem um poste central rígido e uma tensão de mola rigorosa para vedação. Os operadores devem apertá-los manualmente. O torque inadequado pode aumentar o risco de desvio de fluido, permitindo que o líquido não filtrado passe pela gaxeta e entre no canal limpo. Para minimizar este risco, certifique-se de que o poste central está posicionado corretamente e que a junta está comprimida uniformemente de acordo com as especificações de torque do fabricante. A inspeção e manutenção regulares da junta e da montagem posterior são essenciais para um desempenho consistente.
Além da interface, você deve combinar a formulação da mídia interna com o resultado de produção desejado. A escolha errada da mídia garante um gargalo no processamento.
Celulose e Terra Diatomácea (DE): Esta mistura continua sendo o padrão indiscutível para clarificação de fluidos com alto teor de sólidos. Você o vê muito usado para finalizar vinhos, seltzers duros e xaropes espessos de glicose. DE fornece uma estrutura interna altamente porosa, semelhante a um favo de mel. Ele retém efetivamente sólidos pesados sem restringir a vazão geral.
Impregnação de carvão ativado: Os extratores botânicos usam esse meio específico para remover a clorofila indesejada. Funciona perfeitamente para descoloração agressiva e remoção de odores. O melhor de tudo é que você evita o manuseio sujo e confuso do pó de carbono solto. O carbono permanece preso dentro da matriz. Certifique-se sempre de que os módulos selecionados atendam à conformidade com FDA 21CFR 176.170 para contato seguro com alimentos.
Você deve compreender a limitação física primária dos designs de módulos clássicos. Eles são extremamente sensíveis à contrapressão. Mesmo um pequeno evento de pressão reversa pode significar um desastre absoluto. Uma contrapressão tão baixa quanto 0,05 bar deforma facilmente o meio filtrante desprotegido. Isso pode romper os discos internos, enviando detritos sólidos para o tanque de produto limpo.
A engenharia moderna corrige esta vulnerabilidade crítica. Os módulos de geração mais recente apresentam reforço avançado de separador duplo. Os fabricantes fixam esses separadores rígidos por meio de conectores de encaixe rápido ou soldagem ultrassônica. Essas atualizações robustas resistem a fortes esforços mecânicos durante a operação. Eles também evitam deformações térmicas severas durante procedimentos rigorosos de esterilização a vapor no local (SIP). Você ganha enorme tranquilidade operacional.
Não confie cegamente nas afirmações generalizadas de marketing sobre as capacidades de retrolavagem. Você só pode regenerar um módulo com segurança se ele incluir uma rede ou tela externa de proteção. Sem este suporte externo resistente, o fluxo reverso do fluido destruirá imediatamente o meio interno. Além disso, você deve se lembrar de uma regra química rígida. Os filtros impregnados de carbono não podem sofrer regeneração de retrolavagem em nenhuma circunstância. Assim que o carbono esgotar sua capacidade de adsorção física, você deverá descartar totalmente o módulo.
Você deve estabelecer expectativas básicas realistas antes de comprar qualquer equipamento. O dimensionamento do sistema determina diretamente o gargalo da produção. Por exemplo, uma operação de médio porte pode especificar uma pilha de 4 módulos de 16 polegadas. Essa configuração específica normalmente processa cerca de 45 galões por minuto (gpm). As instalações de nível empresarial aumentam dramaticamente para atender à demanda do consumidor. Eles geralmente executam configurações massivas de 6 módulos, capazes de lidar facilmente com mais de 110 gpm.
Fluidos viscosos e desafiadores quebram equipamentos tradicionais. Xaropes espessos obstruem rapidamente os filtros de folha padrão. Eles também fazem com que centrífugas caras falhem ou tenham desempenho inferior. Os designs lenticulares lidam com esses líquidos densos e pegajosos sem esforço. Eles oferecem profundidade enorme e áreas de superfície incrivelmente grandes. Essa arquitetura permite a passagem de líquidos espessos sem gerar picos de pressão imediatos e paralisantes.
Os compradores devem tomar medidas imediatas e específicas para garantir uma integração bem-sucedida. Não adivinhe especificações críticas. Recomendamos seguir estes itens de ação de aquisição:
Audite suas métricas atuais de pressão diferencial em equipamentos existentes para estabelecer uma linha de base.
Meça a folga vertical disponível no chão de produção para acomodar a cúpula da caixa com segurança.
Consulte um engenheiro de aplicações para combinar perfeitamente a classificação exata em mícrons com a viscosidade específica do seu fluido.
A mudança para um sistema de filtro de pilha de profundidade vai muito além de uma simples atualização de clarificação de fluidos. Representa uma melhoria em toda a instalação no rendimento geral do produto, na higienização diária e na redução de despesas gerais. Você passa de um processo confuso e ao ar livre para um ambiente higiênico altamente controlado. Seus operadores gastam menos tempo limpando pisos e mais tempo gerenciando a produção real.
Para aproveitar essas vantagens operacionais, tome medidas proativas hoje mesmo. Primeiro, avalie sua perda atual de líquido em pingadeiras ao ar livre para calcular economias de recuperação imediata. Em seguida, solicite uma análise completa do fluido de vocêr fornecedor de filtragem para validar as taxas de fluxo reais. Sempre solicite uma unidade piloto para testar a compatibilidade da mídia antes de se comprometer com a implementação em grande escala da instalação. Por fim, afaste sua equipe das verificações subjetivas de filtros visuais, implementando protocolos rígidos de pressão diferencial baseados em dados.
R: Baseie-se em dados, não em tempo. Substitua quando a pressão diferencial atingir 25 psi ou, para filtros de carbono, quando o visor mostrar mudança de cor.
R: Sim, condicionalmente. Os módulos podem ser lavados com água morna ou regenerados quimicamente, aumentando o rendimento em até 50%, desde que sejam estruturalmente classificados para isso.
R: Os filtros lenticulares utilizam discos grossos e empilhados projetados para filtração de grande profundidade e alta capacidade de retenção de sólidos, enquanto os cartuchos plissados padrão são normalmente filtros de superfície para polimento final.
