O processamento de fluidos com alto teor de sólidos representa um grave desafio industrial. Partículas deformáveis, colóides densos ou cargas biológicas pesadas inevitavelmente causam cegamento prematuro em filtros de membrana de superfície padrão. Quando uma membrana final falha prematuramente, a produção é interrompida e os atrasos operacionais disparam. Você precisa de uma etapa intermediária altamente capaz. Os filtros lenticulares preenchem exatamente essa lacuna entre a clarificação primária grosseira e a esterilização final da membrana. Eles oferecem a enorme capacidade de retenção de sujeira das placas de filtro tradicionais, mas operam dentro de um módulo fechado e altamente higiênico. Esta vantagem estrutural praticamente elimina riscos de contaminação externa e perda de produto. Forneceremos uma estrutura transparente e orientada por especificações para avaliar suas opções. Você aprenderá como selecionar um filtro de pilha de profundidade baseado em propriedades precisas do fluido, requisitos rigorosos de conformidade regulatória e confiabilidade de aumento de escala. Quer você opere em salas limpas farmacêuticas estritamente controladas ou em fábricas de bebidas comerciais de alto volume, selecionar a matriz de filtração correta é profundamente importante. Ele determina diretamente a qualidade do produto final e a estabilidade geral do processo.
Arquitetura do sistema: Os filtros lenticulares encerram o meio de filtração de profundidade dentro de um invólucro pressurizado, eliminando as perdas por gotejamento, os riscos de contaminação e a extensa área ocupada pelos filtros prensa tradicionais de placa e estrutura.
Mecanismos principais: A alta retenção de contaminantes é obtida através de uma combinação de aprisionamento mecânico, densidade graduada (externa solta a interna hermética) e adsorção eletrostática.
Prioridades Farmacêuticas: A seleção depende de extraíveis ultrabaixos, conformidade com Classe Vl da USP e compatibilidade de esterilização (CIP/SIP) para processamento de APIs, plasma sanguíneo ou culturas de células.
Prioridades em bebidas: A avaliação concentra-se na preservação organoléptica (manutenção dos perfis de sabor e cor), redução da turbidez coloidal e economia de alto rendimento.
Custo de propriedade: O capital imobiliário inicial é compensado pela longa vida útil da mídia e pela escalabilidade linear, desde cápsulas de laboratório até unidades de produção de vários módulos.

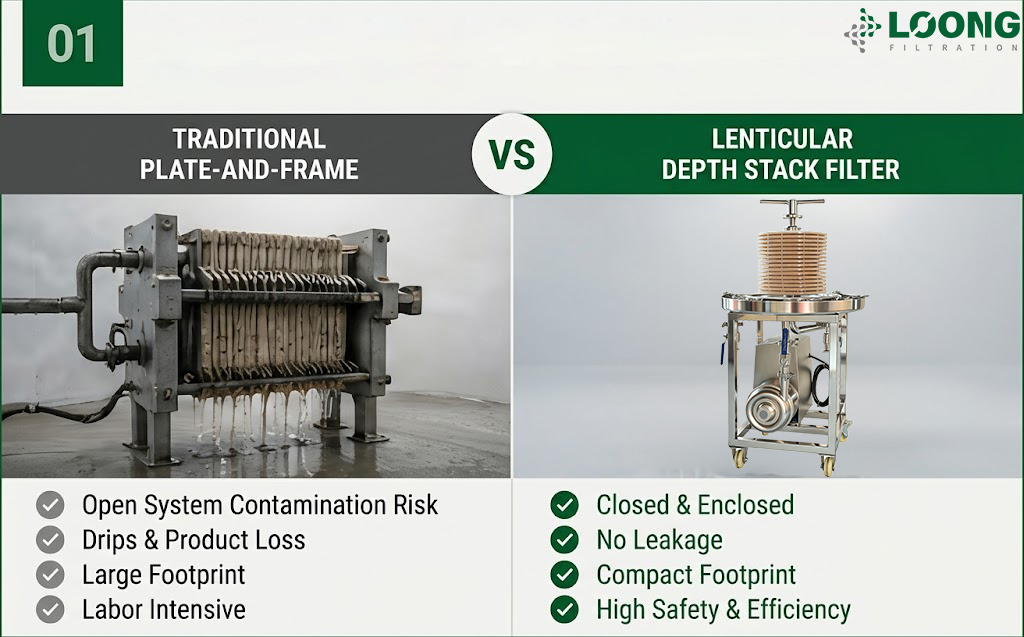

A mudança da placa e moldura
As impressoras de folhas planas mais antigas introduzem graves riscos operacionais nas instalações modernas. Os operadores frequentemente enfrentam exposição a contaminantes transportados pelo ar durante longos ciclos de produção. O vazamento de produtos continua sendo uma ameaça constante e inevitável devido ao design ao ar livre. A perda por vazamento nas bordas por si só reduz significativamente o rendimento geral do lote. Os módulos lenticulares resolvem estes problemas estruturais urgentes imediatamente. Eles empilham módulos de disco dentro de uma caixa fechada de aço inoxidável altamente segura e resistente à pressão. Este design fechado protege seus operadores e protege seu valioso produto contra precipitação atmosférica. Ele evita completamente gotejamentos e mantém a sala limpa ou o piso da cervejaria perfeitamente secos. Você também elimina o enorme espaço ocupado pelas prensas de chapas extensas.
Filtragem de profundidade vs. superfície
Você deve compreender a diferença operacional distinta entre uma matriz de profundidade e um filtro de superfície. Pense nos cartuchos plissados como peneiras bidimensionais e precisas. Eles capturam partículas estritamente em sua camada mais externa. Uma peneira se conecta fácil e rapidamente sob cargas pesadas de partículas. As taxas de fluxo caem rapidamente quando a superfície externa é coberta por uma torta de filtro uniforme. Em nítido contraste, um O filtro de pilha de profundidade atua como uma esponja densa e altamente porosa. Ele captura contaminantes em toda a sua espessura transversal. Esta estrutura 3D robusta suporta grandes cargas de sujidade muito antes de atingir a sua capacidade máxima de retenção.
Manuseio de partículas deformáveis
Materiais macios e gelatinosos apresentam desafios únicos para o processamento de líquidos. Colóides, lipídios complexos e agregados de proteínas se espremem facilmente através dos poros superficiais padrão. A pressão da bomba simplesmente empurra essas partículas macias através da fina barreira da membrana. Uma matriz de profundidade evita totalmente essa extrusão. Apresenta um caminho interno tortuoso e altamente sinuoso. À medida que o fluido navega nesta rede complexa, as partículas deformáveis ficam presas e presas nas fendas estruturais profundas. Eles não podem canalizar ou extrudar sob pressões operacionais padrão. Você mantém a clareza absoluta do fluido mesmo ao processar fluidos biológicos altamente variáveis.

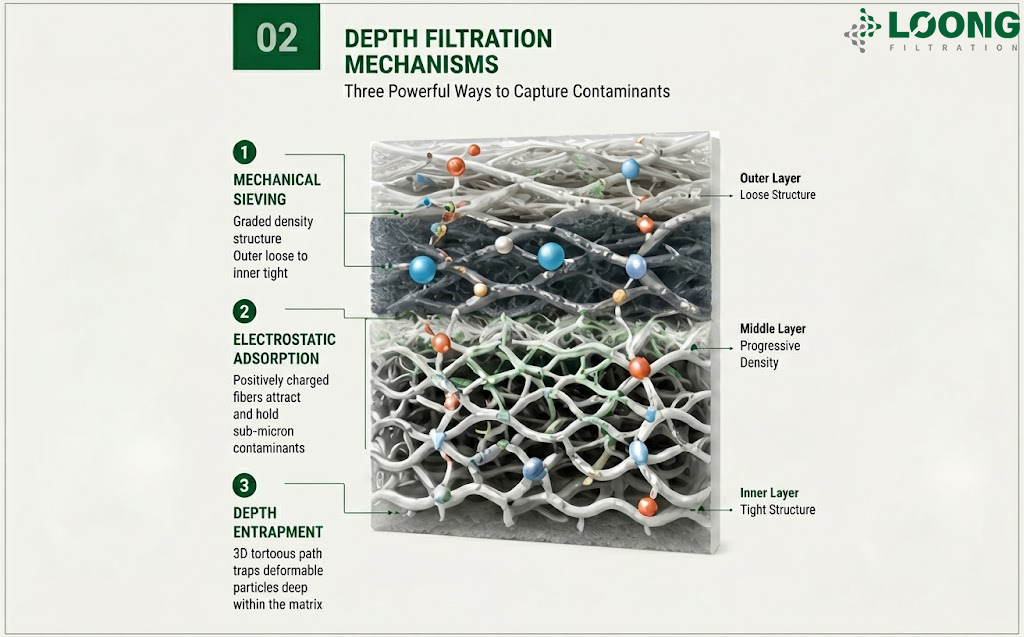

Peneiramento Mecânico e Densidade Graduada
Moderno Os Filtros Lenticulares contam com uma sofisticada estrutura de densidade graduada. A camada externa do disco permanece relativamente solta e aberta. Ele captura partículas maiores e grosseiras rapidamente no contato inicial com o fluido. À medida que o fluido viaja para dentro da matriz, a rede de fibras torna-se progressivamente mais estreita. Partículas mais finas e submicrométricas ficam presas mais profundamente dentro do núcleo do módulo. Este design estratégico, solto por fora e por dentro, evita ativamente o cegamento prematuro da superfície. Ele estende drasticamente a vida útil do meio filtrante. Você pode processar lotes muito maiores sem parar as bombas para trocas intermediárias.
Adsorção Eletrostática
A captura mecânica representa apenas metade da história da filtração. A adsorção eletrostática serve como um mecanismo crítico, embora muitas vezes esquecido, na purificação de líquidos. Muitas formulações avançadas de meios de profundidade carregam uma carga superficial positiva distinta. Os fabricantes muitas vezes misturam celulose purificada com resinas catiônicas específicas ou auxiliares de filtragem altamente refinados para criar essa carga ativa. A carga positiva atrai e retém ativamente contaminantes submicrométricos com carga negativa. Ele captura fragmentos perigosos de DNA, endotoxinas e proteínas da célula hospedeira de forma altamente eficaz. Esses elementos biológicos perigosos são extraídos do fluxo de fluido mesmo que sejam fisicamente menores que o tamanho nominal dos poros do meio.
Limitações de composição de materiais
Você deve alinhar perfeitamente a formulação do filtro com a química do fluido. A escolha do meio errado leva à degradação química ou à má retenção. Revise as composições de materiais padrão abaixo:
Composição de Materiais |
Vantagens do processo primário |
Aplicações Ideais para a Indústria |
Limitações e restrições notáveis |
|---|---|---|---|
Celulose + Terra Diatomácea (DE) |
Padrão da indústria para alta retenção. Oferece enorme capacidade de sujeira. |
Esclarecimento farmacêutico padrão, vinho comercial e cerveja artesanal. |
Potencial para extraíveis orgânicos menores. Não tolera solventes químicos agressivos. |
Alta Pureza 100% Sintético (Polipropileno) |
Absoluto zero extraíveis orgânicos. Inércia química extremamente alta. |
Solventes químicos agressivos, processamento API altamente refinado. |
Oferece capacidade total de retenção de sujeira ligeiramente menor em comparação com misturas DE. |
Extraíveis e Lixiviáveis (E&L)
As aplicações biofarmacêuticas exigem pureza extrema e absoluta. Extraíveis e lixiviáveis apresentam o risco de contaminação mais significativo durante o processamento de líquidos. O meio filtrante escolhido nunca deve liberar compostos orgânicos no fluxo de fluido estéril. Beta-glucanos e metais pesados como o alumínio destroem a integridade do produto e são reprovados em auditorias de qualidade rigorosas. Você deve exigir explicitamente designações de “pouca extração” de seu fornecedor. Sempre verifique a conformidade total com a classe farmacêutica USP Classe Vl antes de autorizar a instalação em uma sala limpa.
Esterilização e carga biológica
Ambientes estritamente controlados exigem protocolos de esterilização agressivos e validados. Avalie a capacidade física do módulo lenticular para suportar ciclos repetidos de autoclave com segurança. Os procedimentos Steam-In-Place (SIP) expõem o meio sensível a calor intenso e pressão diferencial. A matriz do filtro não deve degradar ou soltar fibras. O núcleo de suporte interno e o alojamento externo não podem derreter ou deformar. A redução consistente da carga biológica depende inteiramente da integridade estrutural que sobrevive a essas duras rotinas de esterilização.

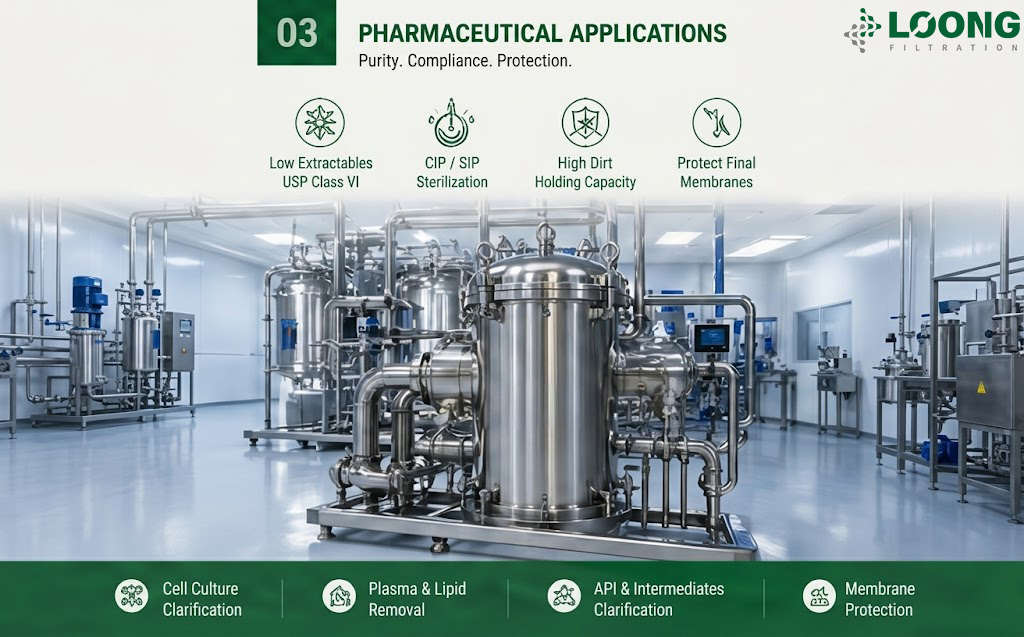

Aplicativos alvo
Os engenheiros de processo utilizam configurações de módulos específicos para diferentes tarefas farmacêuticas. Você pode especificar unidades lenticulares avançadas de camada única ou de camada dupla. As unidades de camada dupla contêm engenhosamente duas porosidades diferentes dentro de uma única estrutura de módulo.
Esclarecimento de culturas de células de mamíferos: A colheita de proteínas recombinantes de alto título requer imensa capacidade. Os filtros de camada dupla lidam com a biomassa inicial pesada e densa de forma eficiente, sem entupimento prematuro.
Fracionamento plasmático e remoção de lipídios: O plasma sanguíneo humano contém lipídios pegajosos e altamente deformáveis. Matrizes de retenção profunda prendem esses componentes macios com segurança, sem picos repentinos de pressão.
Proteção das membranas finais: Os filtros de membrana absoluta de grau esterilizante custam um valor significativo. Você implanta filtros de profundidade diretamente a montante como pré-filtração de serviço pesado para proteger essas dispendiosas barreiras biológicas finais.

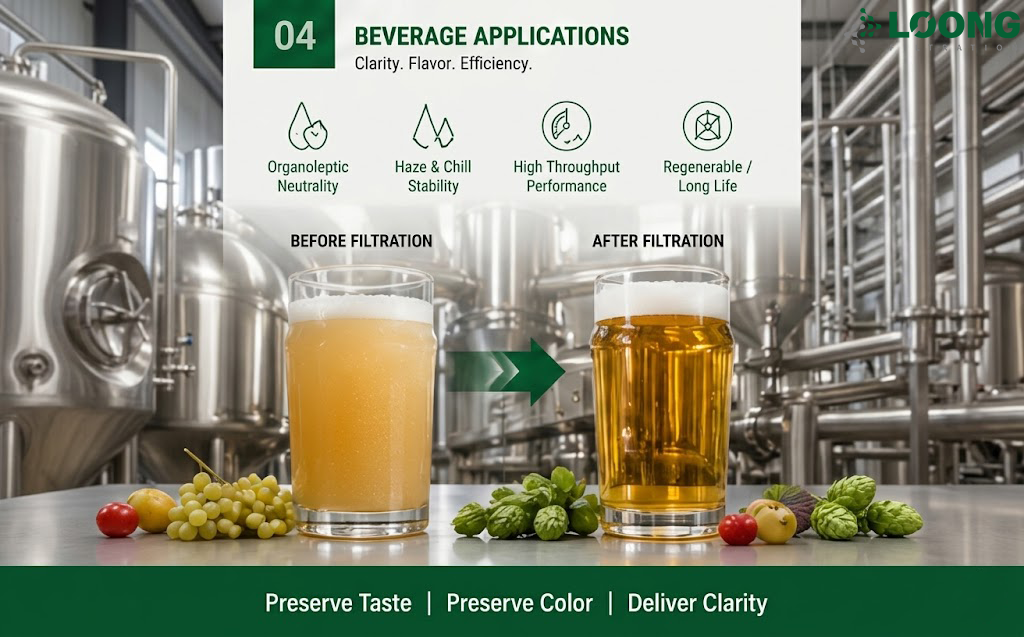

Neutralidade Organoléptica
Toda a indústria de bebidas vive e morre pelo perfil de sabor. O meio filtrante nunca deve retirar os compostos de sabor desejáveis do líquido premium. As antocianinas fornecem a cor visual crucial em vinhos tintos e sucos de frutas. Uma matriz de filtro mal selecionada atua como uma esponja para essas moléculas, eliminando a cor. Você deve priorizar a neutralidade organoléptica absoluta. O filtro deve clarificar o fluido alvo, deixando a sensação final na boca, o aroma e o perfil de cor completamente inalterados.
Filtragem de neblina e frio
Os consumidores exigem bebidas límpidas e visualmente perfeitas. Você deve remover impurezas visuais específicas de forma altamente eficaz antes do engarrafamento. Proteínas, taninos ásperos e células mortas de levedura causam graves problemas estéticos ao longo do tempo. A névoa coloidal se forma rapidamente na cerveja, no vinho e nas bebidas destiladas quando colocadas em uma geladeira fria. Você aplica especializado Filtros Lenticulares para remover esses precursores formadores de névoa invisíveis à temperatura ambiente. O produto final embalado permanece brilhantemente transparente mesmo em vidro muito fosco.
Economia de rendimento
As instalações comerciais de bebidas processam grandes volumes de líquidos diariamente. Você deve avaliar cuidadosamente a capacidade bruta de retenção de sujeira por módulo único. A alta eficiência de rendimento garante que suas linhas de engarrafamento continuem em movimento sem interrupção. Muitas fábricas de bebidas avançadas regeneram seus filtros de profundidade para prolongar a vida útil total. A lavagem suave ou a retrolavagem controlada com água morna removem os bloqueios superficiais do bolo com segurança. Se o fabricante selecionado suportar estruturalmente esses protocolos de limpeza, você melhorará significativamente o rendimento geral do processamento.
Calculando a área de superfície necessária
O dimensionamento industrial adequado vai muito além do cálculo de vazões básicas de líquidos. Você deve levar em conta a capacidade dinâmica de carga de partículas. Um lote fluido contendo sólidos pesados requer exponencialmente mais área de superfície física para ser processado com segurança. O subdimensionamento da sua unidade habitacional leva a problemas operacionais imediatos. Quedas de pressão diferencial ocorrem rapidamente no módulo pequeno. Você enfrentará mudanças de linha frequentes e altamente perturbadoras. Sempre dimensione o invólucro de aço inoxidável para as cargas sólidas máximas esperadas, e não apenas para o fluxo ideal de líquido puro.
Confiabilidade de aumento de escala linear
A previsibilidade do processo serve como uma vantagem primária para esta tecnologia específica. Os engenheiros de processo frequentemente executam testes-piloto iniciais. Eles usam cápsulas de laboratório pequenas e totalmente descartáveis para encontrar a qualidade ideal do meio. Depois de encontrar a formulação ideal, eles dimensionam matematicamente todo o processo. UM o filtro de pilha de profundidade é dimensionado perfeitamente linearmente com base na metragem quadrada. Você pode passar com segurança de uma pequena caixa piloto de 12 polegadas para um enorme skid de produção de múltiplas pilhas de 16 polegadas. Você realiza esse grande salto sem alterar nenhum parâmetro fundamental do fluxo do processo.
Fatores de implementação ocultos
Você deve levar em conta proativamente os fatores cruciais de implementação física durante o projeto das instalações. O condicionamento pré-uso sempre requer volumes significativos de descarga de água pura. Você lava os novos módulos para remover detritos de fabricação soltos, resinas perdidas ou vestígios de substâncias orgânicas. As limitações da área ocupada pela habitação também determinam o design final do skid da sala limpa. Além disso, os módulos molhados pesam significativamente mais do que os secos após a remoção. Você deve planejar uma logística de descarte segura e ergonômica para meios pesados e encharcados de fluidos após a extração.
Para visualizar adequadamente esse processo vital de aumento de escala, consulte a tabela de dimensionamento abaixo:
Nível de escala |
Tipo de equipamento |
Área de Superfície Típica |
Finalidade Operacional Primária |
|---|---|---|---|
Laboratório / Bancada |
Cápsula Descartável |
0,02 - 0,1m² |
Seleção de grau de mídia, compatibilidade de fluidos e testes piloto iniciais. |
Planta Piloto |
Carcaça de módulo único de 12 polegadas |
1,8 - 2,0m² |
Execuções de validação de processos, ensaios clínicos e produção de pequenos lotes. |
Produção Comercial Completa |
Skid multipilha de 16 polegadas |
Até 28,0 m² |
Fabricação comercial contínua de alto volume e colheita em grande escala. |
Escolher o filtro de pilha de profundidade correto sempre requer um equilíbrio cuidadoso. Você deve pesar constantemente a capacidade de retenção de partículas em relação às taxas de fluxo desejadas e às demandas de pureza específicas do fluido. As aplicações de bebidas comerciais geralmente priorizam a remoção de névoa de alto rendimento e a preservação rigorosa do sabor. Por outro lado, as aplicações farmacêuticas estéreis exigem adesão rigorosa aos perfis E&L e esterilidade fechada absoluta. É altamente recomendável entrar em contato diretamente com engenheiros de aplicação no início do projeto de design de sua instalação. Você deve realizar primeiro testes de cápsulas em pequena escala. Execute testes abrangentes de compatibilidade de fluidos em seu fluxo de produto específico. Esses testes proativos protegem os parâmetros exatos do seu processo antes de você se comprometer com equipamentos de alojamento grandes e permanentes em escala de produção.
P: Qual é a diferença entre um filtro lenticular e um filtro de pilha de profundidade?
R: Eles se referem exatamente à mesma tecnologia. O termo “lenticular” descreve o formato convexo semelhante a uma lente dos discos empilhados dentro do módulo. Enquanto isso, “pilha de profundidade” descreve o mecanismo de filtragem real e a construção física das camadas de mídia empilhadas.
P: Um filtro lenticular pode substituir uma membrana esterilizante?
R: Não. Os filtros de profundidade fornecem esclarecimento nominal de alta capacidade. Eles retêm grandes quantidades de sujeira e carga biológica. No entanto, eles são usados estritamente a montante. Eles protegem as membranas de esterilização de classificação absoluta contra incrustações rápidas, mas não fornecem esterilização terminal absoluta.
P: Como posso saber quando é hora de trocar um módulo lenticular?
R: Você deve monitorar de perto a pressão diferencial (delta-P). Uma queda perceptível na taxa de fluxo de fluido geralmente ocorre primeiro. Quando o delta-P exceder o limite recomendado pelo fabricante (normalmente 1,5 a 2,0 bar), o módulo atingiu o bloqueio do terminal e requer substituição imediata.
P: Os filtros lenticulares são adequados para líquidos altamente viscosos?
R: Sim. Eles apresentam uma matriz estrutural rígida e uma enorme área superficial. Esta estabilidade física os torna altamente resilientes contra picos de pressão severos. Eles lidam facilmente com fluidos viscosos, como xaropes pesados ou APIs espessos, desde que sua bomba esteja dimensionada corretamente.
