Os cartuchos de filtro plissados são a solução ideal quando você precisa de remoção confiável de partículas, fluxo estável e vida útil previsível. Sua estrutura plissada aumenta a área de superfície de filtração, o que normalmente significa menor queda de pressão (ΔP), maior capacidade de retenção de sujeira e menos trocas do que muitos filtros de profundidade tradicionais.
Se você estiver fornecendo filtração para produtos farmacêuticos e biotecnológicos, microeletrônicos, alimentos e bebidas, produtos químicos finos, laboratórios ou tratamento de água, cartuchos plissados e filtros de cápsulas de mídia plissada costumam ser o caminho mais rápido para um filtrado mais limpo e menor custo operacional total. Na linha de produtos da Loong Filtration, as opções comuns de mídia plissada incluem PES, Nylon, PTFE e PP, com formatos de cápsula como filtro de cápsula PTFE hidrofílico, filtro de cápsula PTFE hidrofóbico, filtro de cápsula PP multicamadas, filtro de cápsula PES, filtro de cápsula PES de alta capacidade, filtro de cápsula de nylon, filtro de cápsula de nylon de alta capacidade, além de designs específicos de aplicação como filtro de cápsula específico de tinta.
Neste artigo, detalharemos os cinco principais benefícios dos cartuchos de filtro plissados, como eles funcionam e como escolher o meio certo para o seu processo.

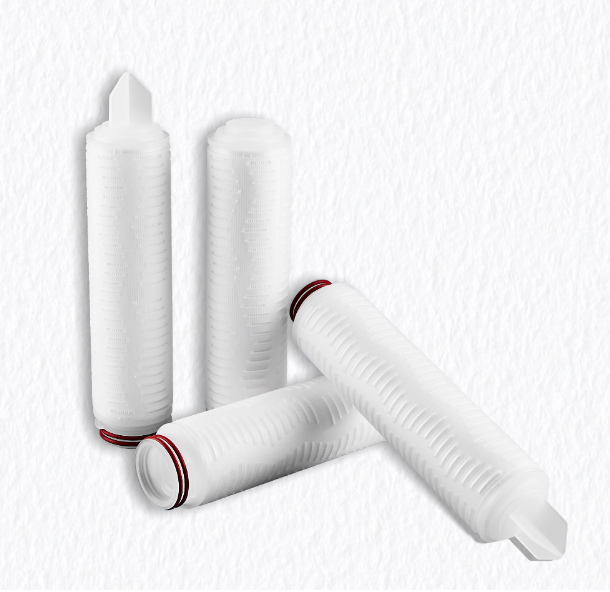

Os cartuchos filtrantes plissados são elementos filtrantes feitos de membrana plissada ou meio não tecido plissado enrolado em um núcleo e depois selado com tampas nas extremidades (formato de cartucho) ou integrado em um invólucro compacto (formato de cápsula). As pregas multiplicam a área de filtração disponível, permitindo uma filtração de superfície eficiente em um espaço relativamente pequeno.
Uma folha plissada fornece mais centímetros quadrados de mídia do que uma folha plana. Mais área normalmente significa:
Fluxo mais alto no mesmo ΔP, ou
Abaixe ΔP no mesmo fluxo e
Maior capacidade de contaminação antes de atingir a queda de pressão terminal.
Filtragem de superfície (comum para meios de membrana plissada): as partículas são retidas em grande parte na superfície ou próximo à superfície, proporcionando captura consistente de partículas e desempenho previsível.
Filtragem de profundidade (melt-blown, corda enrolada): partículas carregam através da espessura do meio; útil para sólidos pesados, mas muitas vezes com uma distribuição mais ampla de caminhos de poros.
A partir das informações do produto que você forneceu, a Loong Filtration geralmente oferece soluções de mídia plissada em:
PES (por exemplo, filtro de cápsula PES, filtro de cápsula PES de alta capacidade)
Nylon (por exemplo, filtro de cápsula de nylon, filtro de cápsula de nylon de alta capacidade)
PTFE (por exemplo, filtro de cápsula de PTFE hidrofílico, filtro de cápsula de PTFE hidrofóbico)
PP (por exemplo, filtro de cápsula PP multicamadas)
Esses meios são selecionados com base na compatibilidade química, molhabilidade (hidrofílica versus hidrofóbica), limpeza necessária e condições do processo.
Os filtros de aplicação da página do produto se alinham com os pontos onde os cartuchos plissados se destacam:
Farmacêutica e Biotecnologia
Microeletrônica
Alimentos e Bebidas
Química Fina
Laboratório
Tratamento de Água
Outros processos industriais
Os cartuchos plissados funcionam principalmente por filtração de superfície: o fluido passa através de uma estrutura fixa de poros enquanto as partículas são retidas na/perto da superfície do meio. As pregas aumentam a área total, de modo que o mesmo fluxo é espalhado por mais meios, reduzindo a carga localizada e ajudando a estabilizar o ΔP.
Desempenho consistente dos poros: as membranas com poros fixos podem proporcionar um comportamento de retenção repetível.
Menor taxa de entupimento: maior área de superfície atrasa o cegamento de muitos tipos de partículas.
Proteção de processos: ajuda a proteger membranas, bombas, válvulas e fluxos de produtos críticos a jusante.
Muitos materiais de membrana plissada (geralmente PES, Nylon, PTFE) são usados quando os processos exigem desempenho de filtração estável – especialmente importante em indústrias sensíveis como farmacêutica, microeletrônica e especialidades químicas.
Como a área plissada é maior, os cartuchos plissados muitas vezes podem reter mais massa contaminante antes que o ΔP atinja o limite de troca, suportando execuções mais longas e menos substituições.
Com o dimensionamento correto, os cartuchos plissados podem reduzir:
consumo de energia (menos esforço de bombeamento),
tempo de inatividade não planejado devido ao rápido aumento de ΔP,
mão de obra de manutenção.
Os cartuchos de filtro plissados melhoram a eficiência da filtração combinando alta área superficial com estruturas de poros controladas (especialmente em meios à base de membrana). As pregas criam uma zona de filtração “ativa” maior que pode capturar mais partículas enquanto mantém um rendimento estável.
Por que isso é importante em sistemas reais
Um melhor controle de partículas suporta uma qualidade consistente do produto.
A redução do transporte de partículas pode proteger etapas sensíveis a jusante (por exemplo, polimento final, proteção de membrana, linhas de enchimento).
Em comparação com filtros fundidos, enrolados em corda e de profundidade
Embora os filtros de profundidade sejam úteis para sólidos pesados, a filtragem do tipo membrana plissada é frequentemente preferida quando você precisa:
retenção mais apertada,
resultados mais consistentes,
melhor previsibilidade de desempenho.
Para processos de alta pureza, considere navegar Filtros de cápsula PES e filtros de cápsula de nylon na página de produtos Loong Filtration: https://www.loongfiltration.com/products.html
Uma grande vantagem da filtração de cartucho plissado é a capacidade de combinar o meio com a química:
PP (Polipropileno): amplamente utilizado para muitas aplicações aquosas e filtração industrial em geral.
PTFE: escolhido para produtos químicos/solventes agressivos onde a resistência química é crítica.
PES / Nylon: frequentemente usado em filtração de alta pureza e de processo onde a molhabilidade e a consistência do desempenho são importantes (a seleção final depende da exposição química exata).
Da sua lista de produtos, a Loong Filtration oferece:
Filtro de cápsula PP multicamadas (meio filtrante: PP)
Filtro de cápsula de PTFE hidrofílico e filtro de cápsula de PTFE hidrofóbico (meio filtrante: PTFE)
Filtro de cápsula PES e filtro de cápsula PES de alta capacidade (meio filtrante: PES)
Filtro de cápsula de nylon e filtro de cápsula de nylon de alta capacidade (meio filtrante: Nylon)
Filtro de cápsula específico de tinta (meio filtrante: PES, Nylon, PTFE, PP)
Por que a compatibilidade reduz custos e riscos
menos falhas de mídia e menos substituições inesperadas,
menor risco de extraíveis/contaminação de materiais incompatíveis,
operação mais segura e confiável em troca de fluidos de processo.
A mídia plissada foi projetada para funcionar por mais tempo , especialmente quando o sistema está dimensionado corretamente e a mídia corresponde ao tipo de contaminante.
Como as pregas prolongam a vida útil
mais área de filtração atrasa a cegueira da superfície,
uma melhor distribuição da carga de partículas reduz os 'pontos críticos de entupimento precoce'
variantes de alta capacidade (como o filtro de cápsula PES de alta capacidade e o filtro de cápsula de nylon de alta capacidade) são construídas especificamente para estender o tempo de execução em processos exigentes.
Impacto nos negócios
menos interrupções de produção,
horas de manutenção reduzidas,
menor consumo de cartuchos ao longo de um ano.
Os formatos de cartucho plissado e cápsula são populares porque simplificam a manutenção:
Os cartuchos cabem em alojamentos comuns (dependendo do estilo da tampa).
Os filtros cápsula são compactos, fechados e muitas vezes fáceis de integrar em linhas de ponto de uso e sistemas em escala piloto.
Etapas gerais de instalação (melhores práticas)
Isole e despressurize a linha de filtração.
Remova o cartucho/cápsula usado e descarte-o de acordo com o POP.
Inspecione as vedações e as superfícies de assentamento.
Instale o novo elemento e verifique a orientação/ajuste correto.
Repressurize lentamente e verifique se há vazamentos.
Grave ΔP inicial para rastreamento de desempenho.
Por que isso economiza dinheiro
O tempo gasto na troca de filtros é um custo operacional real. Vida útil mais longa dos filtros plissados + procedimentos de troca mais simples = menor custo de mão de obra e menos tempo de inatividade.
Os cartuchos plissados geralmente ganham no custo total de propriedade , mesmo que um cartucho de profundidade básica pareça mais barato inicialmente.
Os drivers de custo dos cartuchos plissados melhoram
menos trocas (mão de obra + tempo de inatividade),
menor volume de descarte ao longo do tempo,
menos interrupção do processo devido a picos de ΔP,
melhor proteção do produto (menos desvios de qualidade).
Uma abordagem prática de compra é avaliar:
custo por mês de operação (não custo por peça),
volume filtrado antes da troca,
estabilidade de fluxo e ΔP.
A filtragem plissada também oferece:
Múltiplas opções de mídia (PES, Nylon, PTFE, PP) para atender às necessidades químicas e de limpeza.
Escolhas hidrofílicas versus hidrofóbicas (por exemplo, PTFE hidrofílico versus PTFE hidrofóbico) para diferentes comportamentos de umedecimento e ventilação.
Variantes de alta capacidade para prolongar o tempo de execução em cargas de partículas mais altas.
Adaptabilidade intersetorial (do laboratório à produção industrial completa).
Use esta lista de verificação de seleção para comprar com confiança.
PP plissado: filtração aquosa geral, econômica, amplamente aplicável.
PES plissado: comumente usado para aplicações de alta pureza onde o desempenho consistente é importante.
Nylon plissado: selecionado para determinados processos aquosos/solventes dependendo das necessidades de compatibilidade.
PTFE plissado: melhor quando a resistência química é a principal prioridade; escolha hidrofílico versus hidrofóbico com base na necessidade de aplicações fáceis de umedecimento ou de gás/ventilação.
Dica: Se você estiver filtrando tintas ou fluidos complexos, considere opções específicas, como filtro de cápsula específico para tinta (mídia: PES/Nylon/PTFE/PP) para simplificar a seleção.
Pré-filtração a montante: para proteger os filtros finais e prolongar a vida útil
Filtragem final: para qualidade do produto, equipamentos críticos ou requisitos de alta pureza
As classificações nominais podem variar de acordo com o fabricante e o método de teste.
As classificações absolutas estão vinculadas a metas de retenção definidas e são preferidas para aplicações críticas.
Comprimento/diâmetro do cartucho e tampas finais (para invólucros padrão)
Tipo de conexão de cápsula e requisitos de integração (para ponto de uso/piloto)
Acompanhe ΔP ao longo do tempo; substitua em um limite definido.
Evite o aumento repentino do fluxo (ajuda a reduzir a carga de choque).
Use pré-filtração a montante se os sólidos forem altos.
Para aplicações farmacêuticas e biotecnológicas , confirme se o meio filtrante e a construção da cápsula/cartucho suportam seu método de esterilização (por exemplo, vapor/água quente/sanitização química) e valide de acordo com o SOP.
Mantenha os filtros selados até o uso.
Evite danos nas pregas durante o manuseio.
Armazene limpo e seco, longe da luz solar direta e contaminação.
Eles são amplamente utilizados em produtos farmacêuticos e biotecnológicos, microeletrônicos, alimentos e bebidas, química fina, laboratório e tratamento de água, especialmente onde são necessárias filtração estável e remoção consistente de partículas.
Depende da carga contaminante, vazão e ΔP permitido. Muitas instalações são substituídas quando o ΔP atinge um limite definido ou quando o fluxo não atende mais à demanda do processo.
Às vezes, mas depende do meio e do contaminante. Em processos regulamentados ou de alta pureza, os filtros são frequentemente tratados como descartáveis para minimizar o risco de contaminação.
Os cartuchos plissados utilizam principalmente filtração de superfície com maior área superficial e frequentemente poros mais controlados. Os cartuchos de profundidade capturam partículas em toda a espessura do meio e podem ser melhores para sólidos muito pesados, mas podem ser menos consistentes na filtração fina.
Eles fornecem mais área de filtração, diminuindo a velocidade facial e distribuindo o fluxo de maneira mais uniforme – geralmente resultando em ΔP mais baixo em uma determinada vazão.
Os cartuchos de filtro plissados oferecem vantagens operacionais mensuráveis: eficiência de filtração superior, ampla compatibilidade química, vida útil prolongada, fácil instalação e economia. Com opções de mídia como PES, Nylon, PTFE e PP, além de filtros de cápsula especializados, como filtros de cápsula PTFE hidrofílicos/hidrofóbicos, filtros de cápsula PES/Nylon de alta capacidade, filtros de cápsula PP multicamadas e filtros de cápsula específicos para tinta, você pode combinar o desempenho da filtragem com as necessidades exatas do seu processo.
Para explorar as opções de mídia por aplicação (farmacêutica, microeletrônica, alimentos e bebidas, química fina, laboratório, tratamento de água) e solicitar preços ou recomendações, visite: https://www.loongfiltration.com/products.html
