Выбор правильного фильтрующего оборудования редко бывает таким же простым, как подбор размеров труб. Плохо подобранный резервуар часто приводит к дорогостоящим эксплуатационным проблемам, начиная от перепуска жидкости и вызванного коррозией загрязнения продукта и заканчивая чрезмерными простоями во время плановых замен. Хотя первоначальный поиск обычно определяется требованиями к скорости потока, «правильный» корпус в конечном итоге определяется химической совместимостью, эргономической безопасностью и строгим соблюдением стандартов соответствия, таких как правила ASME или FDA. Инженерам и специалистам по закупкам необходимо не только ориентировочную цену оценить совокупную стоимость владения (TCO).
В этом руководстве представлена схема принятия решений для оценки варианты корпусов фильтров из нержавеющей стали . Мы не ограничиваемся базовыми спецификациями, чтобы проанализировать, как марки материалов, механизмы закрытия и внутренние конфигурации влияют на эффективность вашего процесса. Вы узнаете, как сбалансировать первоначальные капитальные затраты (CapEx) с долгосрочными эксплуатационными расходами (OpEx), гарантируя, что ваша система фильтрации будет функционировать как надежный актив, а не как узкое место при обслуживании.
Марка материала имеет значение: 304 является стандартным, но 316L не подлежит обсуждению для использования в средах с высоким содержанием хлоридов или в санитарно-гигиенических условиях для предотвращения точечной коррозии.
Механизм закрытия = стоимость рабочей силы: конструкции с поворотным болтом значительно сокращают время замены по сравнению со стандартными фланцами, но требуют специальных проверок безопасности по давлению.
Размер для совокупной стоимости владения, а не только для расхода. Корпус увеличенного размера может снизить падение давления и продлить срок службы картриджа, снижая долгосрочные затраты на расходные материалы.
Сертификация — это безопасность. Для давления > 150 фунтов на квадратный дюйм или опасных сред маркировка кода ASME является важным страховым полисом, а не просто значком.
Структурная целостность вашей системы фильтрации полностью зависит от металлургии, выбранной на этапе спецификации. Хотя нержавеющую сталь обычно хвалят за устойчивость к коррозии, разница между марками определяет, прослужит ли сосуд двадцать лет или выйдет из строя в течение двух лет.
Для стандартных промышленных применений нержавеющая сталь 304 служит экономически эффективной основой. Оно надежно работает в городских системах водоснабжения, неагрессивных охлаждающих жидкостях и стандартных смазочных маслах. Однако ему не хватает химической стойкости, необходимой для агрессивных сред.
Напротив, нержавеющая сталь 316 и 316L необходима для суровых условий. Добавление молибдена (обычно 2-3%) значительно повышает устойчивость к точечной и щелевой коррозии. Это не подлежит обсуждению для воды с высокой соленостью, такой как водозаборы для опреснения или высокотемпературная химическая обработка. 316L, вариант с низким содержанием углерода, дополнительно предотвращает выделение карбидов во время сварки, сохраняя коррозионную стойкость сварных швов.
| Параметр | Нержавеющая сталь 304 | Нержавеющая сталь 316L |
| Первичный сплав | Хром-никель | Хром-никель-молибден |
| Хлоридная толерантность | Низкий (рекомендуется < 200 ppm) | Высокий (рекомендуется > 1000 ppm) |
| Основа стоимости | Экономичный (базовый) | Премиум (~20-30% выше) |
| Лучшее приложение | Пресная вода, масла, растворители | Фармацевтические препараты, соленая вода, кислоты |
Матрица решений: Если ваша технологическая жидкость содержит уровень хлоридов, превышающий 1000 частей на миллион, или работает при температуре выше 60°C, вы должны отдать предпочтение 316L, чтобы избежать быстрого структурного разрушения.
Физическая текстура стали влияет как на очищаемость, так и на биологическую безопасность. Стандартная дробеструйная обработка обеспечивает равномерный матовый внешний вид, достаточный для использования в коммунальных услугах, где стерильность не является проблемой. Однако шероховатые поверхности могут задерживать твердые частицы.
Для санитарно-технического применения в производстве продуктов питания и напитков или фармацевтике решающее значение имеет электрополировка (обычно Ra < 0,4 мкм). Этот электрохимический процесс сглаживает микроскопические пики и впадины, предотвращая прилипание биопленки и обеспечивая эффективные циклы очистки на месте (CIP). Кроме того, убедитесь, что ваш производитель выполняет пассивацию. Эта химическая обработка удаляет свободное железо, оставшееся после механической обработки, и восстанавливает защитный оксидный слой, предотвращая преждевременное появление ржавчины.
Правильный выбор размера подразумевает нечто большее, чем просто соответствие диаметру впускной трубы. Это требует расчета «скорости потока» — потока на единицу площади фильтра. Оптимизация этого соотношения является ключом к снижению затрат на расходные материалы.
Корпуса с одним картриджем подходят для применения в точках использования (POU) или пилотных линиях с низким расходом. Они компактны и недороги, но обладают ограниченной способностью удерживать грязь. При увеличении скорости потока становится необходимым масштабирование до многокартриджного (кластерного) корпуса.
Инженерный компромисс здесь сосредоточен на скорости лица. Распределяя поток по большему количеству картриджей в кластерном корпусе, вы снижаете скорость попадания жидкости на фильтрующий материал. Это снижение увеличивает удержание загрязнений и задерживает резкий скачок перепада давления. Следовательно, небольшое увеличение размера корпуса может удвоить срок службы фильтрующих картриджей, значительно снизив эксплуатационные расходы.
Выбор конструкции мешка или картриджа зависит от цели фильтрации. Мешочные корпуса превосходно справляются с «грубой фильтрацией» и высокой загрузкой грязи. Они надежны, просты в обслуживании и предлагают более низкую стоимость замены при массовом удалении. Картридж Корпуса фильтров необходимы для прецизионной фильтрации (субмикронной) и полировки, где качество сточных вод имеет первостепенное значение.
Внутренний объем влияет на динамику процесса. Для систем аналитического отбора проб предпочтителен меньший объем корпуса, поскольку он обеспечивает более быстрое время отклика; свежая жидкость быстрее достигает датчика. И наоборот, для непрерывных технологических потоков больший объем предпочтителен, поскольку он сводит к минимуму падение давления и создает буфер для колебаний расхода.
Метод, используемый для герметизации корпуса, определяет скорость обслуживания и безопасность операторов. Эта особенность напрямую влияет на трудозатраты на протяжении всего срока службы оборудования.
Ленточные зажимы представляют собой самый дешевый вариант. Они легкие и не требуют инструментов для доступа. Они лучше всего подходят для легких коммерческих применений с низким давлением. Однако они несут операционные риски. Идеальная герметизация их при более высоких давлениях может быть затруднена, а хомуты склонны к деформации после многократных циклов затяжки, что приводит к потенциальным утечкам.
Поворотные болты не зря являются промышленным стандартом. Прочные шарнирные болты позволяют операторам быстро открывать резервуар, не снимая оборудование полностью. Такая конструкция предотвращает распространенную проблему потери гаек или шайб во время технического обслуживания. С точки зрения рентабельности инвестиций, поворотные болты значительно сокращают время простоя. Если замена фильтра занимает 10 минут вместо 45 минут, экономия труда быстро накапливается.
Для применений с чрезвычайно высоким давлением или опасных жидкостей безопасность важнее удобства. В фланцевых верхних затворах используются стандартные болтовые кольца для обеспечения надежного уплотнения. Хотя их открытие занимает больше времени, они обеспечивают высочайший уровень безопасности сдерживания.
Независимо от типа закрытия протоколы безопасности являются обязательными. Укажите корпуса со встроенными вентиляционными клапанами и портами сброса давления. Во избежание травм операторы должны иметь возможность убедиться, что сосуд полностью разгерметизирован, прежде чем пытаться открыть механизм закрытия.

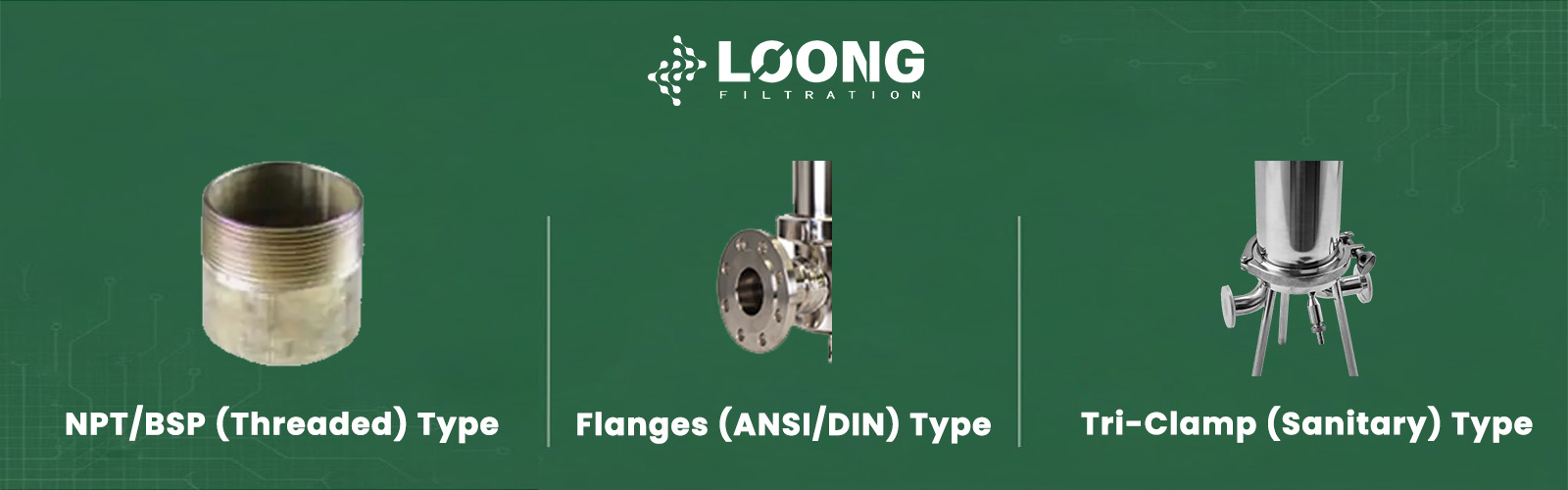

То, как корпус соединяется с вашей системой трубопроводов, влияет на стоимость установки и вероятность утечек. Ориентация также влияет на то, насколько легко система опорожняется во время остановок.
NPT/BSP (резьбовое): обычно для линий диаметром менее 2 дюймов. Будьте осторожны с резьбой из нержавеющей стали, так как она склонна к истиранию. Чрезмерная затяжка может привести к необратимому повреждению или утечке.
Фланцы (ANSI/DIN): предпочтительный метод для промышленных установок размером более 2 дюймов. Фланцы обеспечивают жесткое соединение без утечек, которое лучше противостоит вибрации и тепловому расширению трубы, чем резьба.
Tri-Clamp (санитарный): обязателен для гигиенических секторов. Эти соединения позволяют быстро разбирать его для очистки и проверки, гарантируя отсутствие скопления бактерий в резьбовых щелях.
Линейная ориентация (впускное и выпускное отверстия на одной оси) экономит пространство и упрощает прокладку трубопроводов. Однако учитывайте требования к дренажу. Ориентация «Боковая сторона внутрь/снизу наружу» позволяет полностью опорожнить резервуар под действием силы тяжести. Это крайне важно для пакетной обработки, чтобы предотвратить перекрестное загрязнение между партиями. Конструкции с боковым выпуском часто оставляют «пятку» жидкости внизу корпуса, которую приходится откачивать вручную или терпеть.

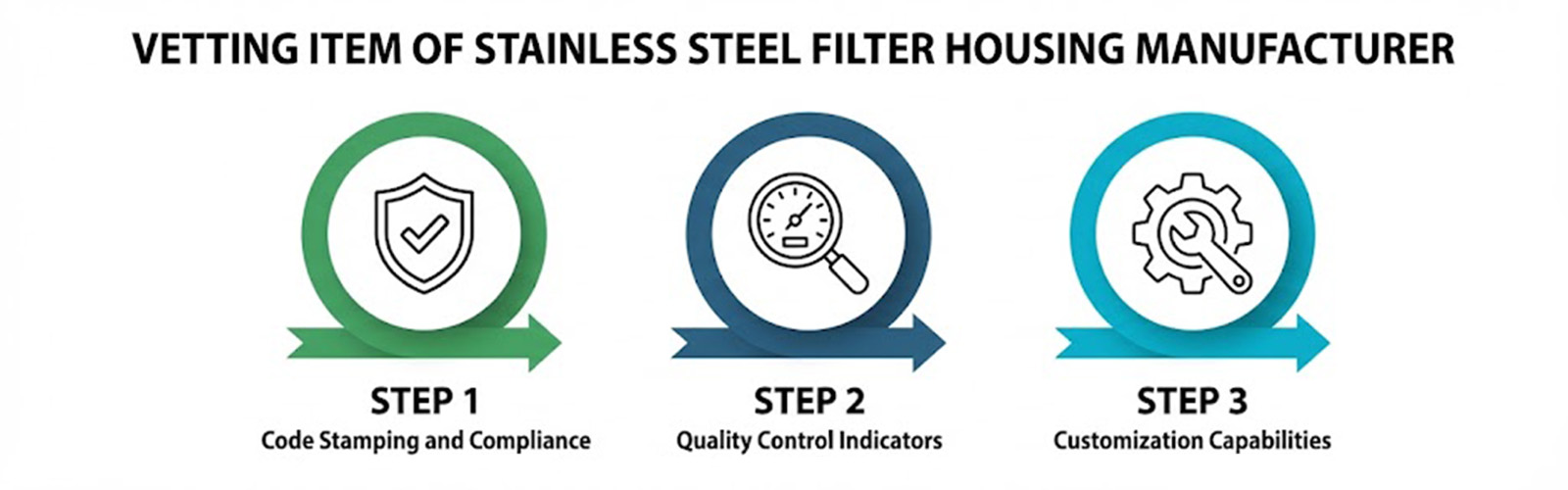

Не вся нержавеющая сталь изготавливается одинаково. При оценке потенциала Производитель корпусов фильтров из нержавеющей стали , вы должны искать конкретные показатели контроля качества, которые отделяют технических партнеров от обычных дистрибьюторов.
Соблюдение нормативных требований является основным отличием. Код ASME (U-Stamp) часто требуется по закону для судов, работающих при давлении выше 15 фунтов на квадратный дюйм и диаметром более 6 дюймов во многих юрисдикциях. Даже если это не предусмотрено законом, штамп ASME служит эталоном качества. Кроме того, при использовании в пищевой или фармацевтической промышленности проверьте материалы уплотнительных колец. Убедитесь, что прокладки (EPDM, Viton, PTFE) соответствуют требованиям FDA или сертифицированы по классу VI USP, поскольку стальной корпус так же безопасен, как и его уплотнения.
Спросите конкретно о протоколах тестирования. Авторитетный производитель проводит гидростатические испытания каждого устройства, обычно при давлении, в 1,3 или 1,5 раза превышающем максимальное рабочее давление, чтобы гарантировать структурную целостность. Кроме того, проверьте качество сварки. Ищите сварные швы с полным проваром, а не точечные сварные швы, склонные к образованию щелей. Плохая сварка создает ниши, где начинается коррозия и размножаются бактерии.
Стандартные готовые продукты не подходят для каждого процесса. Возможность изменять конструкцию — добавлять отверстия для манометров, индикаторы перепада давления (dP) или регулировать высоту опор — очень ценна. Эти индивидуальные настройки гарантируют, что корпус впишется в ваше физическое пространство и предоставит необходимые данные для мониторинга производительности фильтра.
Выбор правильного корпуса фильтрации – это попытка сбалансировать три важнейших фактора: химическую совместимость (материал), бюджет на техническое обслуживание (тип затвора) и эффективность процесса (размер). Несоответствующее жилье может стать вечной помехой, которая будет стоить тысячи долларов в виде напрасной работы и испорченного продукта.
Не проектируйте корпус до отказа. Корпус из нержавеющей стали — это ресурс, рассчитанный на более чем 10 лет. Выбор неправильной марки или дешевого закрывающего механизма обойдется значительно дороже в трудозатратах и ремонте от коррозии, чем первоначальная экономия. Мы рекомендуем вам проверить текущие параметры процесса, в частности максимальное давление, температуру и химический состав, прежде чем запрашивать ценовое предложение. Такой подход, основанный на данных, гарантирует, что вы инвестируете в решение, которое защитит как ваш продукт, так и вашу прибыль.
Если вы хотите узнать более подробную информацию о фильтрующем корпусе, пожалуйста, свяжитесь с нами ЛУНГ Фильтрация . Наша сервисная команда готова оказать поддержку в любое время.
О: Выбирайте 316L, если ваша жидкость содержит большое количество хлоридов (например, соленой воды), кислот или если корпус будет подвергаться высокотемпературным санитарным циклам, поскольку он обеспечивает превосходную коррозионную стойкость.
Ответ: Ленточные хомуты экономичны и подходят для более низких давлений, а поворотные болты рассчитаны на более высокие давления и частое техническое обслуживание, обеспечивая более быстрый и безопасный доступ без незакрепленных деталей.
О: Это зависит от ваших местных правил и требований страхования. Как правило, для промышленных применений, работающих при давлении выше 15 фунтов на квадратный дюйм с опасными средами или большими объемами, в целях безопасности рекомендуется или требуется сертификация ASME.
A: Убедитесь, что корпус имеет прецизионно обработанную уплотнительную поверхность и прижимную пластину или пружинный узел, который плотно сжимает картридж, предотвращая проскальзывание жидкости через фильтрующий материал.
