Teste de integridade de filtro plissado microporoso: um guia definitivo para métodos de validação

Visualizações: 251 Autor: LOONG FILTRATION Tempo de publicação: 19/11/2025 Origem: Site

Pergunte

POR QUE A INTEGRIDADE DO FILTRO NÃO É NEGOCIÁVEL?

Em indústrias altamente regulamentadas, como farmacêutica, biotecnologia e alimentos e bebidas, garantir a segurança e a qualidade do produto depende de uma filtragem eficaz. Os cartuchos de filtro plissados microporosos são a última linha de defesa contra contaminação microbiana e particulada.

Para garantir que esses filtros funcionem conforme especificado, é necessária a validação obrigatória por meio do teste de integridade de filtros. Esta postagem fornece uma análise detalhada dos quatro principais métodos de teste de integridade, seus princípios e procedimentos passo a passo, ajudando os profissionais a manter a conformidade regulatória e a excelência operacional.

I. Compreendendo a integridade do filtro: critérios de seleção

Os testes de integridade do filtro medem parâmetros físicos (como fluxo de ar ou resistência à pressão) que se correlacionam com a capacidade de retenção microbiológica do filtro (o nível de desafio bacteriano). A escolha do método de teste depende inteiramente das propriedades do material do filtro:

Tipo de filtro	Líquido umectante primário	Métodos de teste recomendados
Hidrofílico (soluções aquosas)	Água Pura	Ponto de bolha, fluxo de difusão, queda de pressão
Hidrofóbico (ar, gás, solventes)	95% Etanol ou 60% Isopropanol	Ponto de bolha, intrusão de água

II. Os quatro métodos padrão de teste de integridade

Teste de integridade - LOONG FILTER

Teste de Ponto de Bolha (BPT)

O Bubble Point Test é o método mais antigo e direto. Ele mede a pressão necessária para forçar o líquido umectante para fora dos poros maiores do meio filtrante.

Princípio: A pressão do gás aumenta lentamente até que o gás supere a tensão superficial do líquido contido no poro maior, levando a um fluxo visível de bolhas. Essa pressão é o Ponto de Bolha.

Procedimento passo a passo (referenciando a Figura 1):

Umedecimento: Umedeça totalmente a amostra do cartucho do filtro com o líquido umectante especificado e drene o excesso de fluido.
Configuração: Conecte o filtro úmido ao invólucro de teste e certifique-se de que todas as conexões estejam hermeticamente fechadas.
Pressurização: Aumente lentamente a pressão do gás através da válvula de estrangulamento (1).
Observação: Observe atentamente o tubo de saída do gás (5). No momento em que aparecer um fluxo repentino e sustentado de grandes bolhas, pare de aumentar a pressão.
Leitura: A leitura no sensor/manômetro de pressão (2) neste momento é a pressão definitiva do ponto de bolha.

Teste de Fluxo de Difusão (DFT)

O Teste de Fluxo de Difusão é altamente sensível e comumente usado para controle de qualidade, pois mede o fluxo de gás através de todos os poros molhados, não apenas do maior.

Princípio: O gás é introduzido a uma pressão constante (abaixo do Ponto de Bolha). O gás se difunde através do líquido preso nos poros. O volume de gás difundido é medido ao longo do tempo.

Procedimento passo a passo:

Umedecimento e configuração: Umedeça totalmente o filtro e conecte o aparelho de teste.
Ponto de ajuste de pressão: Aumente lentamente a pressão até a pressão de teste de fluxo de difusão (recomendado 80% a 90% do ponto de bolha). Mantenha a estabilidade.
Coleta de Gás: Inverta um cilindro medidor cheio de água (6) sobre a mangueira de gás (5) para coletar o gás difundido.
Medição: Depois que o filtro começar a borbulhar uniformemente, registre o volume de gás coletado por unidade de tempo. Este volume é o valor do Fluxo de Difusão.

Teste de queda de pressão (PDT)

O Teste de Decaimento de Pressão é uma versão mais rápida e simples do Teste de Difusão, contando com a perda de pressão em vez da medição de vazão. Muitas vezes é realizado por testadores de integridade automatizados.

Princípio: O sistema é pressurizado a um volume constante. Qualquer diminuição na pressão do sistema durante um período fixo é devida à difusão do gás através do filtro umedecido. Queda de pressão excessiva indica falha (vazamento).

Procedimento passo a passo:

Umedecimento e configuração: Umedeça totalmente o filtro e conecte o aparelho de teste.
Ponto de ajuste de pressão: Aumente lentamente a pressão até a pressão de teste de queda de pressão (recomendado 80% a 90% do ponto de bolha).
Tempo inicial: registre a leitura de pressão inicial. Fechar a válvula reguladora de pressão e iniciar o cronômetro (tempo de teste recomendado: 10 minutos).
Medição: Após o tempo decorrido, registre a leitura final da pressão.
Resultado: A diferença entre as pressões inicial e final é o valor de Decaimento de Pressão.

Teste de Intrusão de Água (WIT) para Filtros Hidrofóbicos

Teste de integridade - LOONG FILTER

O teste de intrusão de água é o método padrão para filtros hidrofóbicos (repelentes à água), normalmente usados para gás estéril ou filtragem de ventilação.

Princípio: Aplicar uma pressão baixa força a água a entrar no meio filtrante seco. O volume de água que penetra nos poros ao longo do tempo é medido. Uma taxa de intrusão mais baixa indica maior integridade.

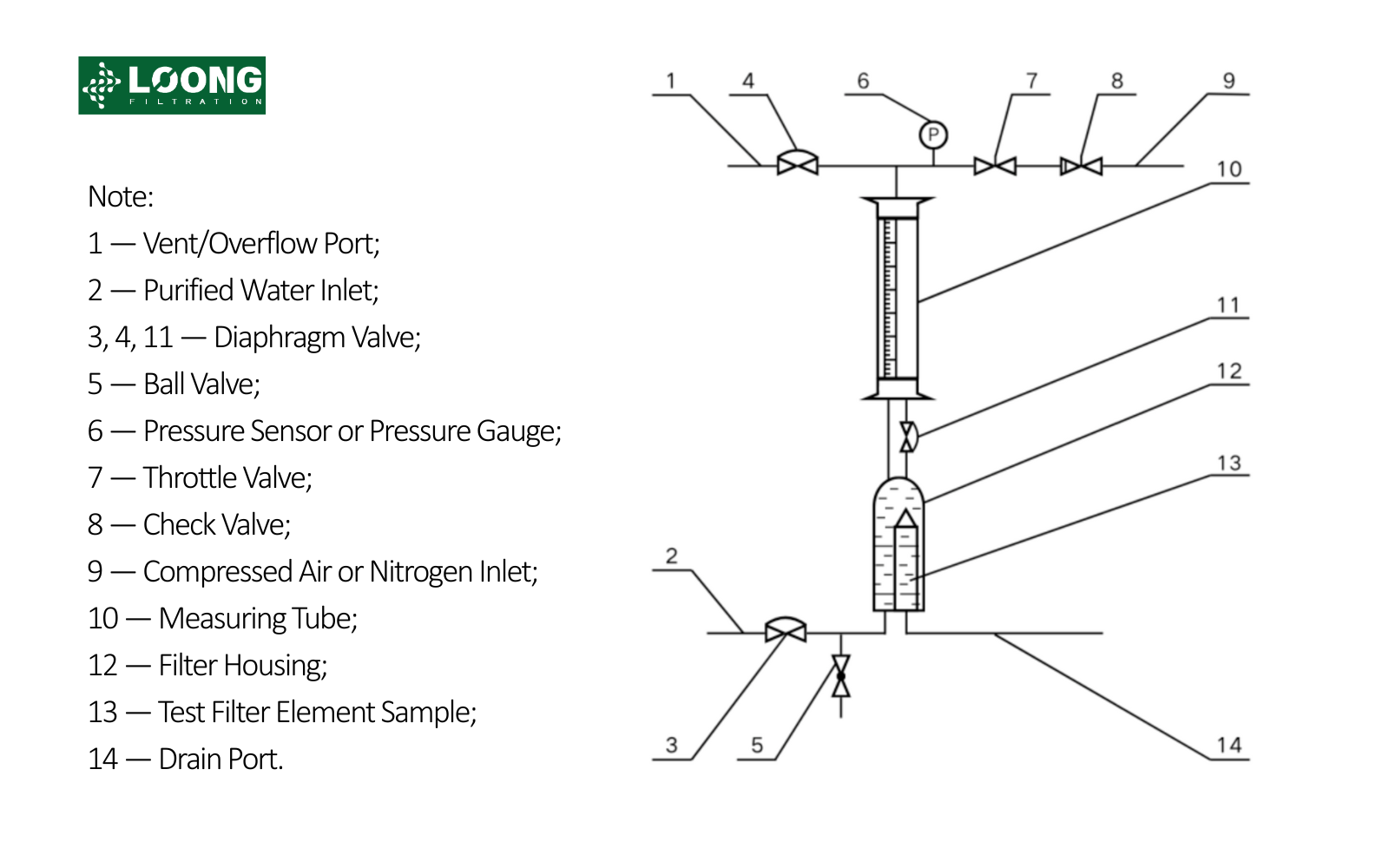

Procedimento passo a passo (referenciando a Figura 2):

Configuração (Filtro Seco): Instale a amostra do filtro seco (13) na carcaça (12) e feche todas as válvulas.
Abastecimento de água: Abra a válvula de diafragma (3, 4 ou 11) e encha a caixa e o tubo de medição (10) com água purificada até que a água transborde (1). Feche a válvula.
Pressurização: Abra a válvula de estrangulamento (7) e aumente lentamente a pressão (6) até a pressão de teste de intrusão de água (recomendado 80% da pressão de penetração de água). Mantenha a estabilidade.
Tempo e medição: Assim que o nível do líquido no tubo de medição se estabilizar e começar uma descida constante, registre o nível inicial do líquido e inicie o cronômetro.
Resultado: Após o tempo de detecção ΔV (recomendado 6 minutos), registre o nível final do líquido.

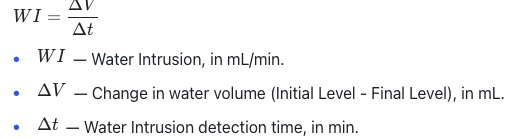

Cálculo de Intrusão de Água (WI):

O valor de Intrusão de Água (WI) é calculado usando a fórmula:

Tabela de resumo: uma referência rápida

Método	Tipo de filtro	Parâmetro medido	Indicação de Integridade
Ponto de bolha	Hidrofílico/Hidrofóbico	Pressão no primeiro fluxo em massa	Correlaciona-se com o maior tamanho de poro
Fluxo de Difusão	Hidrofílico	Taxa de fluxo de gás na pressão definida	Área total do filtro e integridade dos poros
Decadência de pressão	Hidrofílico	Queda de pressão ao longo do tempo	Taxa de vazamento e integridade do sistema
Intrusão de Água	Hidrofóbico	Volume de entrada de água ao longo do tempo	Resistência à penetração de água

Conclusão e leitura adicional

O teste de integridade do filtro é uma etapa crítica de validação para qualquer processo controlado. Ao aplicar corretamente os métodos de Ponto de Bolha, Fluxo de Difusão, Decaimento de Pressão ou Intrusão de Água, você garante que seus sistemas de filtragem atendam consistentemente aos padrões de retenção microbiana exigidos.

Você precisa desenvolver Procedimentos Operacionais Padrão (SOPs) para esses testes ou calcular os limites de aprovação/reprovação para um grau de filtro específico? entre em contato com sales@loongfiltration.com
