عندما يقوم مديرو المشتريات ومهندسو المصانع بتقييم أنظمة الترشيح الصناعية، فإنهم غالبًا ما يواجهون تشابهًا بصريًا خادعًا. يبدو الفولاذ المقاوم للصدأ من الدرجة 304 والدرجة 316L مطابقًا تقريبًا للعين المجردة. ومع ذلك، فإن الفجوة الكبيرة في الأسعار - عادة ما تتراوح بين 20% إلى 30% - تفرض اتخاذ قرار حاسم بين تحسين الميزانية والمخاطر التشغيلية. يمكن أن يؤدي اختيار سبيكة أرخص لتطبيقات كثيفة الكلوريد إلى تكسير التآكل الإجهادي (SCC)، والتسربات الكارثية، ووقت التوقف عن العمل المكلف. وعلى العكس من ذلك، فإن تحديد سبيكة ممتازة للتطبيقات الحميدة يؤدي إلى إهدار النفقات الرأسمالية التي يمكن تخصيصها بشكل أفضل في مكان آخر.
إن المخاطر كبيرة. إن سوء التقدير في اختيار المواد لا يعني فقط استبدال السفينة؛ أنها تنطوي على الامتثال للسلامة، وتلوث الدفعة، وأعمال الصيانة. يتجاوز هذا الدليل الكيمياء الأساسية لمعالجة الحقائق التشغيلية. سوف نستكشف عتبات التآكل، ومتطلبات الأسطح الصحية، والتكلفة الإجمالية للملكية (TCO) للترشيح الصناعي. من خلال فهم الفروق الدقيقة في أ غطاء مرشح من الفولاذ المقاوم للصدأ ، يمكنك تصميمه لضمان الموثوقية دون الإفراط في الإنفاق.
عامل 'الموليبدينوم': يوفر محتوى الموليبدينوم 316L بنسبة 2-3% دفاعًا حاسمًا ضد الحفر في البيئات الكلوريدية/المالحة (المياه المالحة والمبيضات) حيث يفشل 304.
إن تسمية 'L': 'Low Carbon' (316L/304L) غير قابلة للتفاوض بالنسبة للمبيتات الملحومة لمنع التآكل بين الحبيبات؛ غالبًا ما يكون المعيار 304/316 غير كافٍ لحامات أوعية الضغط.
حقيقة عائد الاستثمار: في البيئات المسببة للتآكل، يعمل الموديل 316L على إطالة عمر المعدات من حوالي 5 سنوات (304) إلى أكثر من 20 عامًا، مما يبرر التكلفة الأولية الأعلى.
مسائل تشطيب السطح: بالنسبة للتطبيقات الصحية (الأدوية/الأغذية والمشروبات)، تكون درجة السبائك أقل أهمية من خشونة السطح (Ra) والتلميع الكهربائي.
لاتخاذ قرار مستنير، يجب عليك النظر إلى ما هو أبعد من الملصق العام 'المقاوم للصدأ'. تنبع اختلافات الأداء بين هذه السبائك من التغيرات المجهرية في وصفاتها الكيميائية. في حين يعتمد كلا الصفين على طبقة أكسيد الكروم السلبية لحماية الحديد من الصدأ، فإن استقرار هذه الطبقة يختلف بشكل كبير تحت الضغط.
مقاومة التآكل لأي الفولاذ المقاوم للصدأ تأتي من الكروم. عند تعرضه للأكسجين، يشكل الكروم طبقة أكسيد رقيقة وغير مرئية وتصلح نفسها ذاتيًا. يستخدم كلا الطرازين 304 و316L هذه الآلية، لكن التوازن التأسيسي لهما يختلف.
تحتوي الدرجة 304، التي تسمى غالبًا '18-8'، على حوالي 18% كروم و8% نيكل. إنه بمثابة المعيار العالمي لمقاومة التآكل للأغراض العامة. إنه يؤدي أداءً ممتازًا في البيئات المؤكسدة ولكنه يظل عرضة لتقليل الأحماض والمحاليل الملحية. الدرجة 316، سبيكة 'الترقية'، تحتوي عادةً على 16% كروم و10% نيكل. هذا المحتوى العالي من النيكل يفعل أكثر من مجرد زيادة السعر؛ فهو يعمل على تثبيت البنية الأوستنيتي للمعدن، مما يجعله أكثر صلابة وأكثر ليونة عبر نطاقات درجات الحرارة الأوسع.
الفرق الوحيد الأكثر أهمية بين هاتين السبائك هو الموليبدينوم. يتضمن الصف 316L إضافة 2% إلى 3% من هذا العنصر، وهو غائب تمامًا في 304. يستهدف الموليبدينوم على وجه التحديد نقاط الضعف في طبقة أكسيد الكروم.
في البيئات الغنية بالكلوريدات - مثل مياه البحر أو الماء المالح أو المبيض - يمكن لأيونات الكلوريد أن تخترق الطبقة السلبية من الفولاذ القياسي 304. يؤدي هذا إلى إنشاء 'حفر'، وهي عبارة عن ثقوب موضعية تحفر عميقًا في المعدن، و'تآكل الشقوق' الذي يحدث في المساحات الضيقة مثل جذور الخيوط أو تحت المقاعد الحشية. إضافة الموليبدينوم يعزز بشكل كبير الطبقة السلبية ضد هذا الهجوم الكيميائي. وبالنسبة للصناعات التي تدير المياه المالحة أو المذيبات الصناعية، فإن هذا العنصر هو خط الدفاع الأساسي.
| ميزة | 304 الفولاذ المقاوم للصدأ | 316L الفولاذ المقاوم للصدأ |
| التكوين الأساسي | 18% كروم / 8% ني | 16% كروم / 10% نيكل / 2-3% مو |
| محتوى الكربون | الحد الأقصى 0.08% | الحد الأقصى 0.03% (منخفض الكربون) |
| الدفاع الرئيسي | الأكسدة العامة | الكلوريدات والتنقر |
| نموذجي PREN* | ~18-20 | ~24-25 |
*يقيس PREN (الرقم المكافئ لمقاومة التنقر) مقاومة التآكل. الأعلى هو الأفضل.
قد ترى مواصفات '316' مقابل '316L'. في سياق أوعية الترشيح، فإن 'L' ليس اختياريًا؛ إنه ضروري. تكون علب المرشحات عبارة عن أوعية ضغط ملحومة بشكل حصري تقريبًا. أثناء عملية اللحام، تعاني درجات الفولاذ المقاوم للصدأ القياسية (التي يصل محتوى الكربون فيها إلى 0.08%) من ظاهرة تسمى ترسيب الكربيد.
عند درجات حرارة اللحام المرتفعة، يقوم الكربون بسحب الكروم من السبيكة لتكوين كربيدات الكروم. يؤدي هذا إلى استنفاد مستويات الكروم بالقرب من حبة اللحام، مما يخلق منطقة ضعيفة عرضة للتآكل الحبيبي. يشير الحرف 'L' إلى Low Carbon (بحد أقصى 0.03%). ومن خلال تقليل الكربون المتوفر، تمنع درجات L هذا التساقط. وهذا يضمن أن يظل خط اللحام مقاومًا للتآكل مثل بقية جسم السكن.
غالبًا ما يشعر المشترون بالارتباك عندما يرون رموزًا مثل CF8 أو CF8M على الرسم الفني. من المهم توضيح أن أغلفة المرشحات يتم تصنيعها في كثير من الأحيان باستخدام عمليات الصب للرأس والقاعدة. CF8 هو ببساطة المعادل المصبوب للفولاذ المقاوم للصدأ 304، في حين أن CF8M هو المعادل المصبوب 316. إذا كانت ورقة المواصفات الخاصة بك تتضمن CF8M، فإنك تحصل على الحماية الكيميائية 316، الأمثل لعملية قالب الصب.
لا ينبغي للمهندسين أن يلجأوا إلى المواد الأكثر تكلفة 'فقط ليكونوا آمنين'. فالمواصفات الزائدة تستنزف الميزانيات التي يمكن استخدامها لتحسين وسائط الترشيح أو التشغيل الآلي. يعتمد الاختيار بين 304 و316L على المظهر الكيميائي المحدد لتيار السوائل لديك.
الصف 304 هو العمود الفقري القوي لهذه الصناعة. إنه يتعامل مع الضغط الجسدي والضغط العالي تمامًا مثل 316L. يجب عليك تحديد 304 بثقة عندما تكون البيئة خاضعة للرقابة وغير عدوانية.
البيئة: المياه العذبة والمياه البلدية الصالحة للشرب والزيوت غير المسببة للتآكل والمذيبات وتنقية الهواء الجاف.
الصناعة: خطوط الطلاء والطلاء (غير الحمضية)، تصنيع حلقات التبريد العامة، ومعالجة المياه البلدية.
المنطق: إذا كانت مستويات الكلوريد في الماء لديك أقل من 50 جزء في المليون وظل الرقم الهيدروجيني محايدًا (بين 6 و8)، فإن 304 يقدم أداءً مطابقًا لـ 316L. لا توجد فائدة تشغيلية لدفع قسط التأمين في هذه السيناريوهات.
تهاجم بيئات معينة الفولاذ المقاوم للصدأ القياسي بقوة. هنا، تكون التكلفة الإضافية البالغة 316L إلزامية لمنع حدوث عطل سريع في المعدات.
البيئة: مياه البحر (تحلية المياه)، والمياه المالحة، والمياه المعالجة عالية الكلوريد، والأحماض مثل حمض الكبريتيك أو الفوسفوريك.
الصناعة: العمليات البحرية، وتصنيع الأدوية، وتصنيع أشباه الموصلات، والمعالجة الكيميائية.
المنطق: وجود الكلوريدات يخلق خلايا كلفانية دقيقة على سطح المعدن. 316L هو الحد الأدنى القياسي لهذه التطبيقات. عادة ما يؤدي استخدام 304 هنا إلى ظهور تسربات خلال أشهر، بسبب الحفر الذي يخترق جدار المسكن من الداخل إلى الخارج.
تعمل كلتا السبائك بشكل جيد تحت الحرارة مقارنة بالبلاستيك. تحافظ الدرجة 304 على سلامة تصل إلى 870 درجة مئوية تقريبًا، بينما تؤدي الدرجة 316 ما يصل إلى 925 درجة مئوية تقريبًا. ومع ذلك، في ترشيح السوائل، نادرًا ما يكون الفولاذ هو العامل المحدد. ستفشل الحلقات أو الحشيات (عادةً EPDM أو Viton أو السيليكون) قبل وقت طويل من فقدان الفولاذ لقوته. لذلك، نادرًا ما تملي درجة الحرارة وحدها التحول من 304 إلى 316 لترًا؛ ويظل التوافق الكيميائي هو المحرك الأساسي.
في صناعات مثل الأغذية والمشروبات والأدوية، يتحول تعريف 'الجودة' من تركيبة السبائك النقية إلى تضاريس السطح. يعتبر السطح الخشن 316L أقل صحية من السطح 304 المصقول للغاية لأن البكتيريا والأغشية الحيوية تزدهر في الوديان المجهرية.
لمعيار يعتبر غلاف مرشح السائل SS المستخدم في مياه الصرف الصحي مقبولاً. تعتبر الخشونة (Ra) ثانوية بالنسبة للقوة الهيكلية. ومع ذلك، يجب أن تمنع المساكن الصحية التصاق البكتيريا. إذا كان السطح خشنًا جدًا، فلن تتمكن دورات التنظيف من إزالة الملوثات المحاصرة في الشقوق الصغيرة بشكل فعال.
لضمان العقم، تتطلب الأغطية الصحية طلاء مرآة بمتوسط خشونة (Ra) يتراوح بين 0.3 ميكرومتر إلى 0.4 ميكرومتر. تضمن هذه النعومة تدفق المياه دون اضطراب وانزلاق البقايا أثناء التنظيف. عند تحديد منتجات الألبان أو الأدوية القابلة للحقن، فإن التحقق من قيمة Ra في ورقة البيانات لا يقل أهمية عن التحقق من درجة المادة.
تتطلب الأنظمة عالية النقاء، مثل الماء للحقن (WFI) أو معالجة أشباه الموصلات، التلميع الكهربائي. تقوم هذه العملية الكهروكيميائية بإزالة طبقة مجهرية من المواد السطحية. فهو يزيل أيونات الحديد بشكل تفضيلي، ويترك السطح غنيًا بالكروم. وينتج عن ذلك نسبة عالية من الكروم/الحديد، مما يخلق طبقة سلبية أكثر سمكًا وأكثر مقاومة كيميائيًا من المعدن الأساسي. علاوة على ذلك، فإنه يخلق سطحًا 'غير لاصق' يحسن بشكل كبير من قابلية التنظيف.
تخضع المساكن الصحية في كثير من الأحيان لدورات البخار في المكان (SIP)، حيث ترتفع درجات الحرارة إلى 121 درجة مئوية أو أعلى لقتل الحمل البيولوجي. في حين أن 304 يمكنه التعامل مع الحرارة، فإن 316L مفضل لهذه الصدمات الحرارية الدورية. إنه يقاوم إجهاد التمدد والانكماش بشكل أفضل مع مرور الوقت، ويحافظ على سلامة اللحامات الصحية ويمنع التشققات الدقيقة الناجمة عن التعب.
غالبًا ما تكون قرارات الشراء مدفوعة بالنفقات الرأسمالية الأولية (CapEx). عادةً ما تكون تكلفة مبيتات 316L أعلى بنسبة 20-30% مقدمًا من نظيراتها 304. ومع ذلك، فإن الهندسة الذكية تنظر إلى النفقات التشغيلية (OpEx) وتخفيف المخاطر.
إن 'التكلفة الخفية' لاختيار 304 لتطبيق أكال تقلل من التوفير الأولي. في حالة تآكل المسكن وتسربه، فإن الأثر المالي يشمل:
تلوث سوائل العملية: فقدان مجموعة كاملة من المنتجات باهظة الثمن (مثل المكونات الصيدلانية أو المواد الكيميائية المتخصصة).
فترات التوقف غير المجدولة: تكلفة العمالة لاستبدال الوحدة، بالإضافة إلى إيرادات الإنتاج المفقودة أثناء انقطاع الخدمة.
انتهاكات السلامة: يمكن أن يؤدي تسرب الأحماض أو السوائل الخطرة إلى غرامات تنظيمية ومشكلات تتعلق بالامتثال للسلامة.
لنتأمل هنا منشأة تقع في منطقة صناعية ساحلية، حيث يحمل الهواء الملح.
304 الإسكان: في هذه البيئة القاسية، يمكن أن يؤدي الحفر الخارجي إلى الإضرار بالسلامة الهيكلية خلال 3 إلى 5 سنوات.
مبيت 316L: في نفس البيئة، يمكن أن يظل 316L قيد التشغيل لمدة تتراوح بين 15 إلى 20 عامًا.
ويعني العمر الممتد أنك تشتري الجهاز مرة واحدة بدلاً من ثلاث أو أربع مرات.
قاعدة مالية بسيطة: إذا تم تركيب الهيكل في الخارج (معرض للأشعة فوق البنفسجية والهواء المالح) أو إذا كان سائل المعالجة يحتوي على كيمياء متغيرة (ارتفاع محتمل في الرقم الهيدروجيني)، فإن قسط التأمين البالغ 316L عادةً ما يدفع نفسه في أقل من عامين. إن انخفاض عبء الصيانة وراحة البال يبرران الاستثمار الأولي.

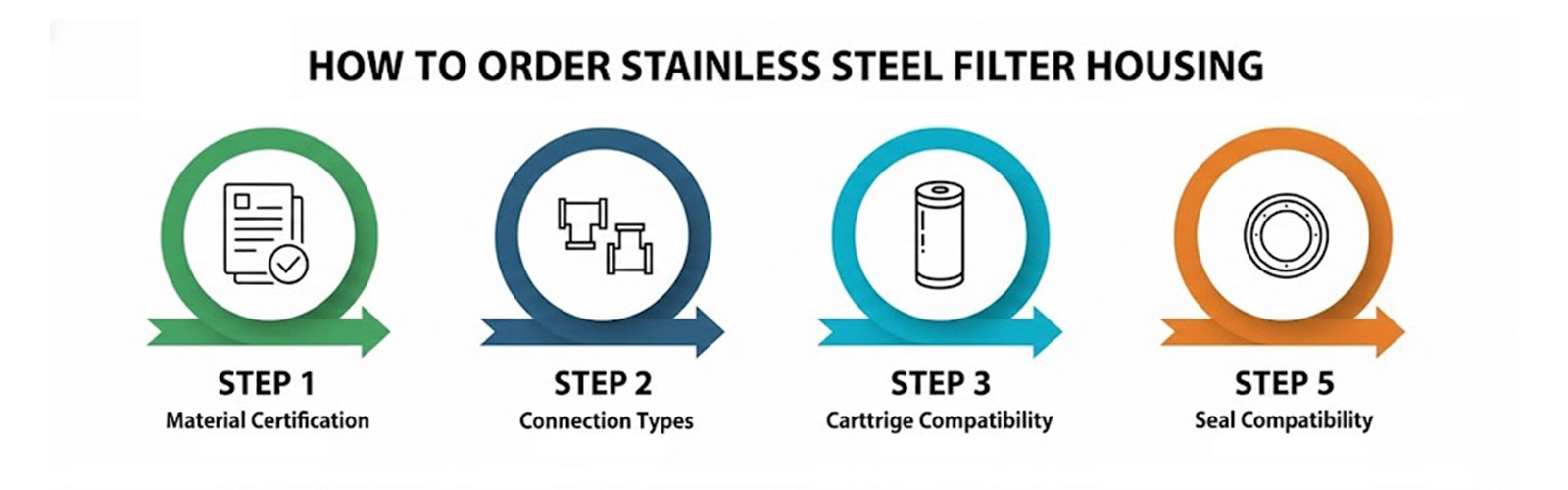

بمجرد اختيار السبيكة الصحيحة، يجب عليك التأكد من أن الشركة المصنعة توفر لك ما تحتاجه بالضبط. تؤدي أوامر الشراء الغامضة إلى عدم توافق المعدات. استخدم قائمة التحقق هذه لتحديد علب المرشح بشكل صحيح.
لا تعتمد أبدًا على الضمان الشفهي. اطلب دائمًا تقارير اختبار المصنع (MTRs) لحرارة الفولاذ المستخدم في مسكنك. تحتاج إلى التحقق من النسب المئوية للنيكل والموليبدينوم والتأكد من أن محتوى الكربون أقل من 0.03% للتحقق من الدرجة L.
تحدد الواجهة مع نظام الأنابيب الخاص بك نوع الاتصال.
خيوط NPT/BSP: شائعة في المساكن الصناعية الصغيرة ذات الضغط المنخفض 304.
الفلنجات (ANSI/DIN): المعيار المخصص للاستخدام الصناعي 316L للخدمة الشاقة، مما يوفر عملية تفكيك أسهل للصيانة.
Tri-Clamp (صحي): إلزامي لتطبيقات 316L الصحية للسماح بالتفكيك والتنظيف السريع بدون أدوات.
ليست كل الخراطيش تناسب جميع العلب. يجب عليك التحقق من تصميم كوب المقعد.
DOE (نهاية مفتوحة مزدوجة): يستخدم ختم سحق؛ شائع في الصناعة العامة 304 وحدة.
SOE (طرف واحد مفتوح - 222/226): يستخدم حلقات دائرية لختم إيجابي. يعد هذا أمرًا بالغ الأهمية لتطبيقات 316L عالية النقاء حيث لا يمكن التسامح مع التجاوز. تأكد من تحديد ما إذا كانت النهاية المغلقة 'Fin' أو 'Flat.'
أحد أوضاع الفشل الشائعة هو شراء غلاف 316L عالي الجودة ولكن باستخدام حشية Buna-N القياسية في التطبيقات الحمضية. يبقى الفولاذ على قيد الحياة، لكن الختم يذوب، مما يتسبب في حدوث تسرب. قم بمطابقة مادة الختم (Viton، EPDM، PTFE/Teflon) مع القوة الكيميائية للسائل، وليس فقط درجة الفولاذ.
نادرًا ما يكون الاختيار بين 304 و316L مسألة تفضيل؛ إنها مسألة الكيمياء والاقتصاد. تعمل الدرجة 304 بمثابة العمود الفقري الفعال من حيث التكلفة للمياه العذبة والسوائل المحايدة، مما يوفر أداءً موثوقًا حيث تكون مخاطر التآكل منخفضة. الدرجة 316L هي الدرع الإلزامي ضد الكلوريدات والأحماض والمخاطر الصحية، مما يوفر طول العمر اللازم في الظروف القاسية.
لا تقم بتصميم نظامك ليناسب الحالة اليومية 'المتوسطة'. قم بتصميمه ليناسب الارتفاع الكيميائي 'الأسوأ' أو دورة التنظيف العنيفة التي قد يواجهها النظام. والعلاوة الطفيفة على الموليبدينوم واللحام منخفض الكربون ضئيلة مقارنة بتكلفة توقف الإنتاج لمرة واحدة. للحصول على الحجم الدقيق والتحقق من المواد، استشر دائمًا أحد المتخصصين تقوم الشركة المصنعة لغطاء الفلتر المصنوع من الفولاذ المقاوم للصدأ بمراجعة تقييمات منتصف المدة وتقييمات الضغط قبل الانتهاء من المواصفات الخاصة بك.
ج: لا، الكلوريدات الموجودة في المياه المالحة تدمر بسرعة طبقة الأكسيد السلبي للفولاذ المقاوم للصدأ 304. وهذا يؤدي إلى تأليب التآكل والفشل في نهاية المطاف. يجب عليك استخدام الفولاذ المقاوم للصدأ 316L، أو لمياه البحر شديدة الملوحة أو الدافئة، وغالبًا ما يكون الفولاذ المقاوم للصدأ Super دوبلكس مطلوبًا لضمان المتانة على المدى الطويل.
ج: يمكن لعمليات العمل الباردة، مثل ثني أو تشكيل رأس الهيكل، أن تحدث مغناطيسية طفيفة في الفولاذ الأوستنيتي مثل 304. وهذا لا يعني بالضرورة أن الفولاذ ذو جودة منخفضة أو 'مزيف'. ومع ذلك، فإن الفولاذ المقاوم للصدأ 316 غير مغناطيسي بشكل عام حتى بعد المعالجة.
ج: إنهما متكافئان كيميائيا. تشير 316 إلى الدرجة 'المطاوعة' (الفولاذ المدلفن أو المطروق)، بينما تشير CF8M إلى الدرجة 'المصبوبة'. غالبًا ما تحتوي أغلفة المرشحات على رؤوس مصبوبة (CF8M) ملحومة بأوعية مطروقة (316L). كلاهما يقدم نفس قدرات مقاومة التآكل.
ج: نعم، إنه 'مقاوم للبقع' وليس 'مقاوم للبقع'. إذا تعرض 316L لتلوث حديدي حر أثناء التثبيت أو لم يتم تخميله بشكل صحيح، فإنه يمكن أن يتآكل. علاوة على ذلك، إذا تجاوزت البيئة الكيميائية قدراتها على مقاومة الحفر، فسوف تصدأ في النهاية.
